Червячный редуктор — это элемент передачи мощности, который изменяет движение как по направлению, так и по скорости с помощью винтообразного червячного вала и зубчатого колеса, входящего с ним в зацепление. Он значительно снижает высокую частоту вращения, поступающую от двигателя, в одной ступени и при этом заметно увеличивает крутящий момент на выходе. Иными словами, он полезен там, где требуется мощное, но контролируемое вращательное движение.
Почему же этот тип редуктора так часто выбирают? Ответ во многом скрыт в его отличительной особенности: самоторможении. Такая конструкция, при которой нагрузка на выходной стороне не может провернуть систему обратно, делает его незаменимым во многих механизмах, требующих безопасности. Ниже мы ясно рассматриваем все важные темы: от принципа работы и преимуществ до областей применения и критериев правильного выбора. Те, кто хочет ознакомиться с моделями, могут сразу перейти в нашу категорию червячные редукторы .

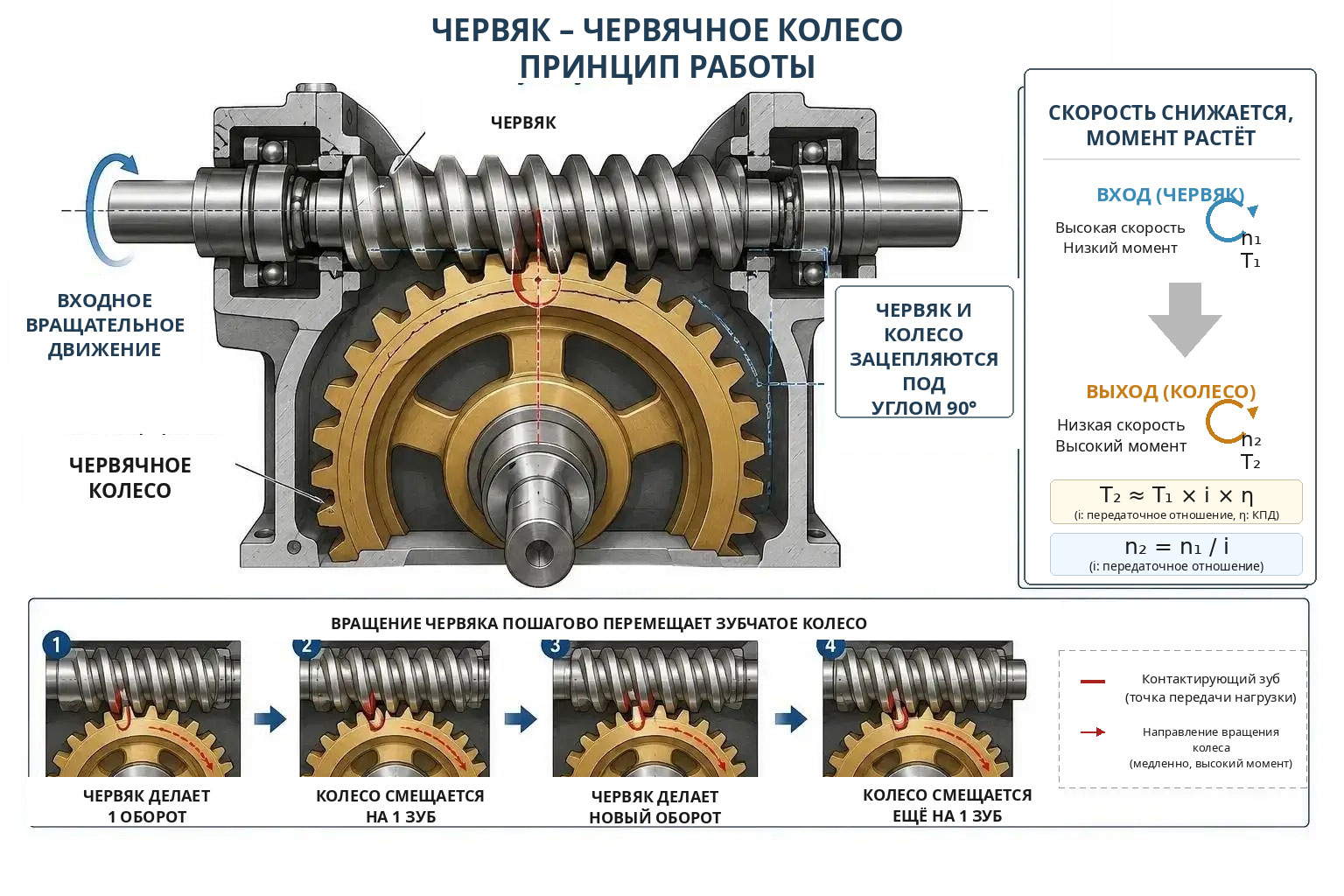

Что такое червячный редуктор и как он работает?
В основе системы находятся две детали. Первая — винтообразный червяк, вторая — червячное зубчатое колесо, входящее с ним в зацепление. Вращательное движение от двигателя сначала поступает на червяк; при вращении червяка зубчатое колесо постепенно продвигается зуб за зубом. При каждом полном обороте червяка колесо поворачивается только на один зуб, создавая большую разницу скорости между входом и выходом, то есть передаточное отношение.
Самая практичная сторона этой конструкции — передача движения с изменением направления на девяносто градусов. Поскольку входной и выходной валы расположены перпендикулярно друг другу, редуктор легко размещается в узких и ограниченных пространствах. Так как он одновременно снижает скорость и меняет направление, в одном узле выполняются сразу две задачи.
Контакт между червяком и колесом работает по принципу скольжения. Поэтому смазка становится фактором, напрямую определяющим производительность. При использовании правильного масла сохраняется КПД и увеличивается срок службы зубьев. Если вам интересно, чем червячный редуктор отличается от других типов, наша страница типы редукторов где представлены разные конструкции, станет хорошей отправной точкой.
Преимущества червячных редукторов
Есть конкретные причины, по которым этот тип редуктора так широко используется в промышленности. Если обобщить основные преимущества, получается следующая картина:
- Высокое одноступенчатое снижение: Он обеспечивает широкий диапазон редукции в одном корпусе без необходимости дополнительной ступени. Это означает экономию и пространства, и деталей.
- Компактная конструкция: Благодаря перпендикулярному расположению входного и выходного валов он помещается в небольшие объемы и в значительной степени устраняет проблему монтажного пространства.
- Тихая работа: Скользящий контакт зубьев подавляет шум. Это явное преимущество на объектах, где тишина является приоритетом.
- Экономичное решение: По сравнению с получением такого же передаточного отношения другими типами, он обычно обходится дешевле.
- Простой монтаж: Благодаря небольшому количеству подвижных деталей и простой конструкции установка и обслуживание не требуют больших усилий.
Каждый из этих пунктов при правильном выборе для конкретного применения дает предприятию экономию пространства и бюджета. Однако среди перечисленных преимуществ есть одна особенность, которая делает этот редуктор действительно уникальным.
Функция самоторможения
Самый критичный момент, отличающий червячный редуктор от многих других типов, заключается в односторонней передаче движения. Двигатель вращает червяк, и колесо вращается, но в большинстве конструкций усилие, поступающее от выходного вала, не может провернуть червяк обратно. Такая конструкция, предотвращающая обратный привод, называется самоторможением.
Ценность этой особенности проявляется в системах, где нежелательно самопроизвольное движение нагрузки. В лифте, шлагбауме или грузовом конвейере нагрузка должна оставаться на месте сразу после остановки двигателя. Благодаря самоторможению такая безопасность обеспечивается без дополнительного тормозного механизма.
Коротко говоря, эта функция — не просто техническая деталь, а преимущество, напрямую связанное с безопасностью труда. Если откат нагрузки создает серьезный риск, червячный редуктор в этом случае становится практически незаменимым.
Недостатки и моменты, которые нужно учитывать
Как и любое решение для передачи мощности, эта система также имеет ограничения, которые необходимо учитывать. Самая известная тема — КПД. Поскольку движение передается через трение скольжения, особенно при высоких передаточных отношениях КПД может быть ниже, чем у других типов зубчатых передач. Это означает, что часть энергии превращается в потери.
Естественным следствием трения является и некоторое нагревание. В системах, работающих непрерывно и под высокой нагрузкой, это тепло необходимо удерживать в равновесии с помощью правильной смазки и, при необходимости, охлаждения. Поскольку эти две темы сами по себе достаточно подробны, здесь мы упоминаем их кратко; главное — учитывать их на этапе выбора.
Еще один момент заключается в том, что функция самоторможения в некоторых применениях может давать обратный эффект. В механизме, которому требуется свободное вращение, такая блокировка может создать нежелательную ситуацию. Поэтому правильное определение нагрузки и характера движения с самого начала предотвращает будущие проблемы. При выборе подходящего корпуса и передаточного отношения наше руководство по выбору редуктора может быть полезным.
Области применения червячных редукторов
Компактная конструкция и высокая способность к редукции делают этот редуктор удобным в самых разных отраслях. Наиболее часто встречающиеся области можно перечислить так:
- Конвейерные и ленточные системы: Он широко используется при транспортировке материалов, поскольку снижает скорость ленты и увеличивает крутящий момент.
- Упаковочные и фасовочные машины: Благодаря равномерному и тихому движению он подходит для точных линий.
- Лифты и шлагбаумы: Функция самоторможения обеспечивает безопасность, предотвращая нежелательное движение нагрузки и рычага.
- Мешалки и миксеры: Он создает медленное, но мощное вращение, необходимое для обработки продуктов с плотной консистенцией.
- Системы слежения за солнцем: Он выбирается для точного ориентирования панелей в течение всего дня.
- Оборудование пищевых линий: Работа без вибраций и стабильное движение подходят для линий, где требуются гигиена и точность.
Такое разнообразие ясно показывает, почему червячный редуктор обращен к столь широкой аудитории пользователей. Разработанная специально для области солнечной энергетики серия Solar Tracker является заметным решением для этой потребности. Если вы хотите изучить примеры, соответствующие вашей отрасли, вы также можете посетить нашу страницу области применения .
Червячный редуктор или цилиндрический/конический редуктор? В каком случае что выбрать?
Выбор между двумя типами редукторов чаще всего формируется в зависимости от приоритетов применения. Если вам нужны высокий КПД и низкий нагрев, цилиндрические редукторы с косозубыми шестернями выходят на первый план. Этот тип дает преимущество на непрерывных и тяжело нагруженных линиях, поскольку передает энергию с меньшими потерями. Для приводных задач в разных направлениях используются сельскохозяйственные конические редукторы .
В то же время, если приоритетом являются высокая редукция, компактная конструкция и самоторможение, червячный редуктор, без сомнения, является более подходящим вариантом. В системах, где нежелателен откат нагрузки, эта особенность сама по себе становится решающей. Чтобы сделать сравнение более наглядным, можно посмотреть таблицу ниже:
| Характеристика | Червячная передача | Косозубая передача |
|---|---|---|
| Одноступенчатая редукция | Очень высокая | Средняя |
| КПД | Относительно низкий | Высокий |
| Самоторможение | Есть | Нет |
| Уровень шума | Очень тихий | Тихий |
| Стоимость | Экономичная | Средне-высокая |
Значения в таблице приведены для общего сравнения; окончательный выбор всегда должен подтверждаться с учетом передаточного отношения, типа нагрузки и рабочей среды конкретного применения. Если вы сомневаетесь, сопоставление этих трех переменных обычно помогает выбрать правильное направление.
Свяжитесь с нами, чтобы выбрать правильный редуктор
Определение наиболее подходящего червячного редуктора для вашего применения требует правильного понимания технических переменных. Когда вы оцениваете передаточное отношение, потребность в крутящем моменте и условия монтажа вместе, получается долговечная и эффективная система. На этом этапе консультация с опытной командой вместо движения по предположениям экономит вам время и затраты.
Независимо от того, обновляете ли вы существующую линию или создаете проект с нуля, мы можем вместе определить наиболее подходящую модель для вашей потребности. Чтобы получить предложение и техническую поддержку, достаточно связаться с Remak Redüktör .
Часто задаваемые вопросы о червячных редукторах
Какое передаточное отношение может обеспечить червячный редуктор в одной ступени?
Червячные редукторы обеспечивают очень широкий диапазон редукции в одной ступени, и это одно из их самых сильных преимуществ. В то время как для получения такого же отношения с другими типами часто требуется дополнительная ступень, червячный редуктор обеспечивает это в одном корпусе. Точное отношение определяется в соответствии со скоростью и крутящим моментом, требуемыми применением.
Можно ли вращать червячный редуктор в обратном направлении?
В большинстве конструкций — нет. Из-за функции самоторможения движение передается в одном направлении от двигателя к выходу, и усилие от выходного вала не может провернуть червяк назад. Это является преимуществом в системах, требующих безопасности, но ограничением, которое нужно учитывать в применениях, где требуется свободное вращение.
Почему червячные редукторы предпочитают в системах solar tracker?
Солнечные панели необходимо медленно и точно ориентировать в течение всего дня. Червячный редуктор обеспечивает это медленное контролируемое движение и благодаря самоторможению не позволяет панели потерять положение из-за внешних воздействий, например ветра. Эти две особенности делают его идеальным для систем слежения за солнцем.
Что определяет срок службы червячного редуктора?
Основные факторы, определяющие срок службы, — правильный выбор передаточного отношения, размер, соответствующий типу нагрузки, и регулярное обслуживание. Запас прочности для редуктора, подвергающегося ударным нагрузкам, более критичен, чем для редуктора, работающего при постоянной нагрузке. Правильная смазка и контроль температуры также замедляют износ зубьев и продлевают срок службы.
Почему выбор масла важен в червячных редукторах?
В этих редукторах движение передается через трение скольжения, поэтому масло напрямую влияет на КПД и прочность зубьев. Масло с неправильной вязкостью увеличивает трение и ускоряет нагрев, вызывая износ. Редуктор, работающий с правильным маслом, становится более эффективным и долговечным.
