Servo motor, hız ve konumunu kendi ölçüp düzelten kapalı çevrim bir motordur. Milinin ucundaki enkoder, o anda hangi açıda ve hangi devirde döndüğünü sürekli ölçer; sürücü bu bilgiyi verilen komutla karşılaştırır ve arada fark varsa akımı anında düzeltir. Bu geri besleme sayesinde motor, yükü değişse bile istenen konumu açının binde biri mertebesinde hassasiyetle tutabilir. CNC tezgâhları, robot kolları, paketleme makineleri ve konumlandırma gerektiren tüm otomasyon hatları bu yüzden servo motorla çalışır.
Servo Motor Nedir?

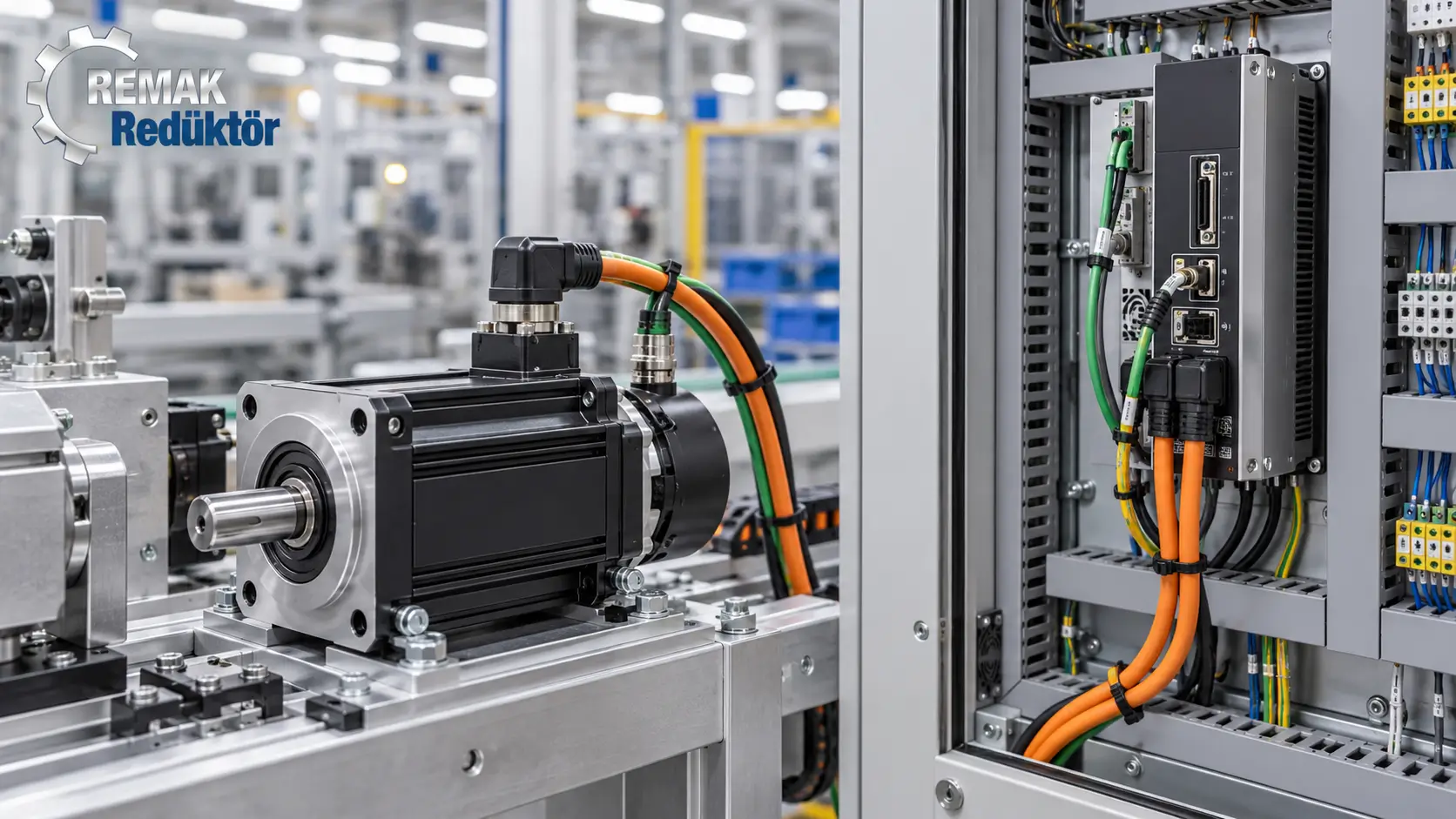

Servo motor tek bir parça değil, birlikte çalışan bir sistemdir. Sistemin üç ana bileşeni vardır:
- Motor gövdesi: Genellikle kalıcı mıknatıslı, düşük ataletli ve hızlı tepki verecek şekilde tasarlanmış rotor yapısı.
- Enkoder (geri besleme birimi): Milin açısal konumunu ve devrini ölçen, tur başına binlerce darbe üretebilen sensör.
- Servo sürücü: Komutu alan, enkoderden gelen veriyle karşılaştıran ve motora giden akımı milisaniyeler içinde düzelten kontrol ünitesi.
Sıradan bir asenkron motor devreye alındığında yalnızca döner; ne kadar döndüğünü, doğru noktada durup durmadığını bilmez. Servo motoru ayıran özellik, kendi hareketini ölçüp düzeltebilmesidir. Bu nedenle servo motor "güç üreten bir motor" olmaktan çok, "hareketi kontrol eden bir sistem" olarak tanımlanır.
Servo Motor Nasıl Çalışır?
Çalışma mantığının temelinde kapalı çevrim kontrol vardır. Açık çevrim sistemlerde komut verilir ve sonucun doğru olduğu varsayılır; kapalı çevrimde ise sonuç ölçülür ve hata varsa anında düzeltilir.
Döngü şu adımlarla işler:
- Komut. PLC ya da kontrol ünitesi sürücüye hedef konumu, hızı veya torku bildirir.
- Hareket. Sürücü motora akım vererek mili döndürmeye başlar.
- Ölçüm. Enkoder, milin gerçek konumunu sürekli olarak sürücüye geri bildirir.
- Karşılaştırma. Sürücü, hedef değer ile gerçek değer arasındaki farkı hesaplar. Bu farka hata sinyali denir.
- Düzeltme. Hata sıfıra inene kadar akım artırılır ya da azaltılır. Döngü saniyede binlerce kez tekrarlanır.
Bu yapının sahadaki karşılığı şudur: makinenin yükü arttığında, örneğin bir taşıma arabası ağır bir parça aldığında, motor yavaşlamaya başlar. Enkoder bu yavaşlamayı milisaniyeler içinde algılar, sürücü akımı yükseltir ve hız sabit kalır. Aynı davranış duruş anında da geçerlidir; motor hedeflenen açıda durur ve dış bir kuvvet mili itmeye çalıştığında o konumu korumak için tork üretmeye devam eder. Buna tutma torku denir.
Servo sistemler bu döngüyü üç farklı modda kurabilir: konum kontrolü (belirli bir noktaya git), hız kontrolü (belirli bir devirde dön) ve tork kontrolü (belirli bir kuvvet uygula). Uygulamaya göre bu modlardan biri seçilir veya birkaçı sırayla kullanılır.
Servo Motor Çeşitleri
Servo motorlar besleme tipine göre iki ana grupta incelenir. İkisi de aynı geri besleme mantığıyla çalışır; fark, motorun elektriksel yapısındadır.
| Karşılaştırma | AC Servo Motor | DC Servo Motor |
|---|---|---|
| Yapı | Fırçasız, komütasyon elektronik olarak yapılır | Çoğunlukla fırçalı, mekanik komütasyon |
| Bakım ihtiyacı | Düşük, aşınan fırça yoktur | Fırça ve kolektör periyodik olarak değişir |
| Güç aralığı | Yüzlerce watttan onlarca kilovata kadar | Genellikle düşük ve orta güçler |
| Kontrol karmaşıklığı | Gelişmiş sürücü gerektirir | Daha basit sürücü yapısı |
| Tipik kullanım | Endüstriyel otomasyon, CNC, robotik | Akülü ve mobil sistemler, laboratuvar düzenekleri |
Endüstriyel makinelerde bugün ağırlıklı olarak fırçasız AC servo motorlar kullanılır; sürekli çalışan hatlarda bakım gerektirmemesi belirleyici üstünlüktür. DC servo motorlar ise düşük gerilimle beslenen mobil ekipmanlarda tercih edilir; bu tarafta 24V DC motorların özellikleri konusundaki yazımız kıyaslama için yararlı olabilir. Şebekeden beslenen sabit devirli uygulamalarda ise servo yerine redüktörlü AC motor çözümleri daha ekonomik bir alternatif oluşturur.
Servo Motor Kullanım Alanları
Servo motor, hareketin sadece gerçekleşmesinin değil, tam olarak nerede ve ne kadar hızlı gerçekleştiğinin önemli olduğu her yerde kullanılır.

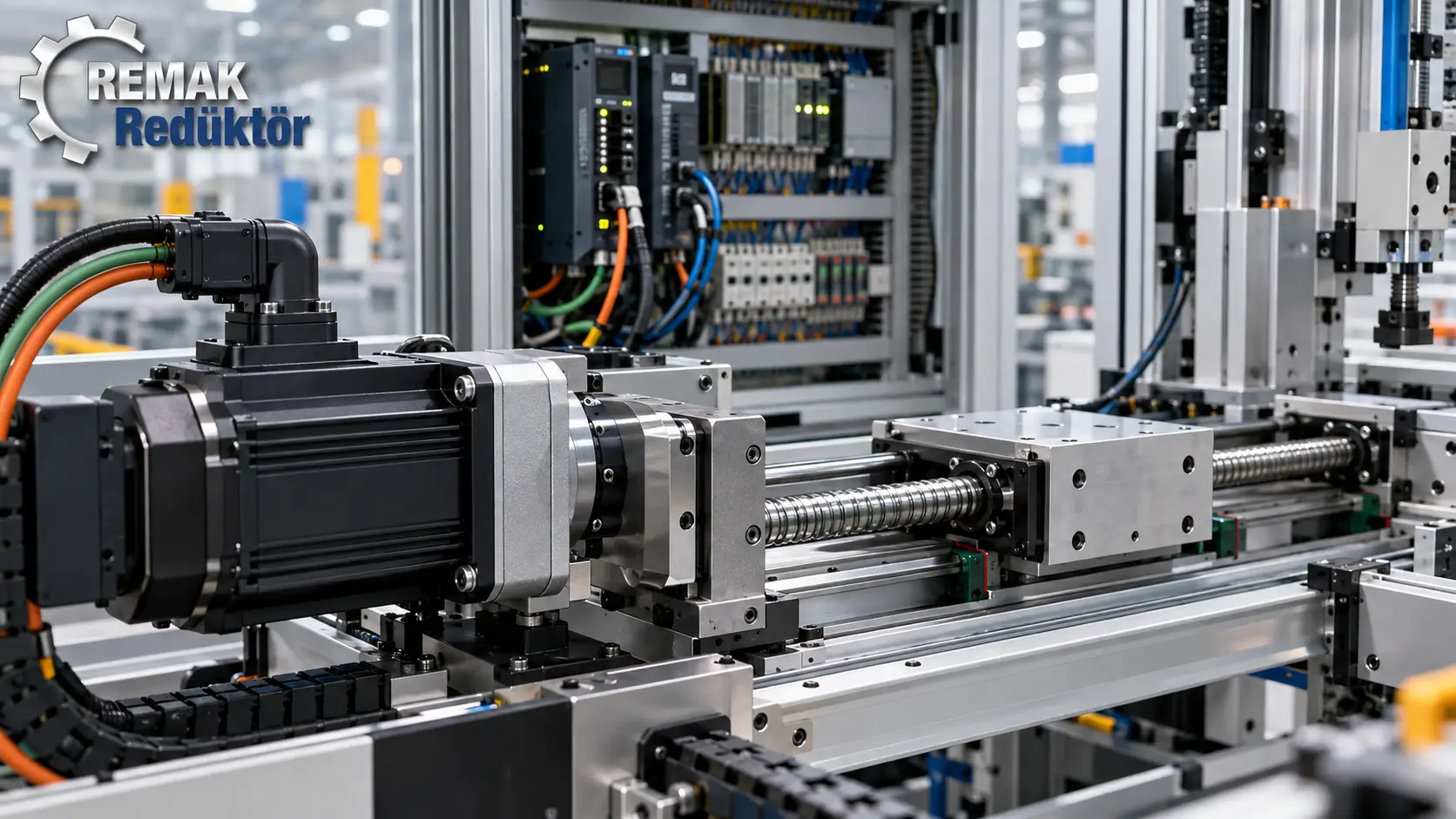

CNC tezgâhları. Talaşlı imalatta kesici takımın izlediği yol mikron seviyesinde tanımlanır. Eksen tahriklerinde servo motor, komut edilen koordinatı kesme kuvveti değişse bile korur. Doğrusal eksen hareketinin sağlanmasında kremayer mekanizması ile birlikte kullanımı yaygındır.
Robotik ve manipülatörler. Bir robot kolunun her eklemi ayrı bir servo eksendir. Kolun uç noktasının doğru konumda durabilmesi, tüm eklemlerin senkron çalışmasına bağlıdır.
Paketleme ve ambalaj makineleri. Film besleme, kesme bıçağı ve dolum ünitesinin birbiriyle senkronize çalışması gerekir. Dakikada yüzlerce paket üreten hatlarda milisaniyelik sapmalar fire olarak geri döner. Kağıt ve ambalaj sektörü servo tahrikin en yoğun kullanıldığı alanlardan biridir.
Tekstil makineleri. İplik gerginliğinin sabit tutulması, desen kontrolü ve besleme senkronizasyonu servo eksenlerle sağlanır. Tekstil uygulamalarında tork kontrolü modu özellikle öne çıkar.
Genel otomasyon hatları. Etiketleme, dizme, kesme, pozisyonlama ve transfer istasyonları servo tahrikle çalışır. Sistem mimarisi ve haberleşme tarafı için otomasyon sayfamızı inceleyebilirsiniz.
Servo Motor ve Redüktör İlişkisi
Servo motorlar yüksek devirde ve görece düşük torkta çalışır. Oysa sahadaki makinelerin çoğu bunun tersini ister: düşük devir, yüksek tork. Bu farkı kapatan bileşen redüktördür ve servo uygulamalarında redüktör bir aksesuar değil, sistemin parçasıdır.
Redüktörün servo sisteme kattığı dört şey vardır:
| Katkı | Sistemdeki karşılığı |
|---|---|
| Tork artışı | Çevrim oranı kadar tork kazanılır, böylece daha küçük ve daha az akım çeken bir motor seçilebilir |
| Devir düşürme | Motorun verimli çalıştığı yüksek devir, makinenin ihtiyaç duyduğu çalışma devrine indirilir |
| Atalet uyumu | Yükün ataleti, çevrim oranının karesi kadar azalmış olarak motora yansır; sistem daha kararlı ve titreşimsiz çalışır |
| Çözünürlük kazancı | Motor milindeki her derece, çıkış milinde çevrim oranına bölünerek daha küçük bir açıya karşılık gelir |
Atalet uyumu maddesi, servo uygulamalarında en sık atlanan konudur. Yük ataleti motor ataletine göre çok büyük kaldığında sistem salınım yapar, konumda oturma süresi uzar ve enkoder geri beslemesi sürekli düzeltmeye çalışırken makine titrer. Doğru çevrim oranı seçildiğinde bu sorun kaynağında çözülür.
Servo tahrikte tercih edilen tip planet dişli redüktördür. Nedeni yapısaldır: yük, tek bir dişli çifti yerine birden fazla planet dişli üzerine dağıtılır. Bu dağılım kompakt bir gövdede yüksek tork taşıma kapasitesi, düşük boşluk (backlash) ve yüksek burulma rijitliği sağlar. Konumlandırma hassasiyeti doğrudan boşluk değerine bağlı olduğu için, servo uygulamalarında düşük açısal boşluklu planet redüktörler kullanılır. Çalışma prensibinin ayrıntısı için planet redüktör çalışma prensibi yazımızı inceleyebilirsiniz.
Seçim aşamasında iki hesap belirleyicidir: uygulamanın ihtiyaç duyduğu çıkış torku ve gerekli çevrim oranı. Bu hesaplar için tork hesabı ve redüktör devir hesabı yazılarımızdaki formüller doğrudan uygulanabilir.
Servo Uygulamanız İçin Doğru Redüktörü Birlikte Belirleyelim
Servo tahrikli bir makinede performansı belirleyen şey motorun tek başına gücü değil, motor–redüktör–yük üçlüsünün birbirine uyumudur. Yanlış seçilen bir çevrim oranı ya da yüksek boşluklu bir redüktör, en iyi servo motorda bile konum hatası ve titreşim olarak ortaya çıkar.
1987'den bu yana redüktör ve dişli kutusu üreten Remak Redüktör olarak, uygulamanızın tork, devir ve atalet değerlerine göre uygun planet redüktör serisini birlikte belirleyebiliriz. Ürün ailemizi planet dişli redüktörler sayfamızdan inceleyebilir, projenizin teknik detaylarını paylaşmak için iletişim sayfamızdan bize ulaşabilirsiniz.
Servo Motor Hakkında Sıkça Sorulan Sorular
Servo motor ile step motor arasındaki fark nedir?
Temel fark geri beslemededir. Step motor açık çevrim çalışır; kendisine verilen adım sayısı kadar döner ancak gerçekten döndüğünü doğrulayamaz. Yük beklenenden ağır geldiğinde adım kaçırır ve bunu fark etmez. Servo motor ise enkoderden gelen bilgiyle her an nerede olduğunu bilir, sapmayı anında düzeltir. Step motor düşük hızlarda ve sabit yüklerde ekonomik bir çözümdür; yüksek hız, değişken yük ve durma anında hassasiyet gerektiren uygulamalarda servo motor kullanılır.
Servo motora neden redüktör eklenir?
Dört nedenle eklenir: motorun torkunu çevrim oranı kadar büyütmek, yüksek motor devrini makinenin çalışma devrine indirmek, yük ataletini motorun kaldırabileceği seviyeye çekerek titreşimi önlemek ve konum çözünürlüğünü artırmak. Redüktörsüz kurulan bir sistemde aynı torku elde etmek için çok daha büyük ve pahalı bir motor gerekir; ayrıca büyük yük ataleti sistemi kararsız hale getirir.
Servo motor ne kadar hassas konumlanır?
Hassasiyeti belirleyen üç kalem vardır: enkoderin çözünürlüğü, redüktörün açısal boşluğu ve mekanik aktarma elemanlarının rijitliği. Endüstriyel enkoderler tur başına yüz binlerce darbe üretebilir, yani teorik çözünürlük açının binde biri seviyesine iner. Ancak gerçek hassasiyeti sınırlayan genellikle motor değil, aradaki mekanik bağlantıdır. Yüksek boşluklu bir redüktör kullanıldığında enkoder ne kadar hassas olursa olsun çıkış milinde sapma oluşur.
Servo motor yerine ne zaman normal (asenkron) motor tercih edilmelidir?
Hareketin nerede durduğu önemli değilse ve devir sabit kalabiliyorsa asenkron motor yeterlidir. Fan, pompa, karıştırıcı, sürekli çalışan konveyör ve benzeri uygulamalarda servo sistemin sunduğu konum kontrolü kullanılmaz, dolayısıyla ek maliyet karşılıksız kalır. Değişken devir yeterliyse asenkron motor bir frekans invertörüyle sürülerek çok daha ekonomik bir çözüm elde edilir. Servo, yalnızca konum veya senkronizasyon hassasiyeti gerçekten gerekli olduğunda ekonomik olarak anlamlıdır.
Servo sürücü olmadan servo motor çalışır mı?
Çalışmaz. Servo motorun sargılarını doğru sırayla ve doğru akımla besleyen, enkoder sinyalini okuyup değerlendiren birim sürücüdür. Motora doğrudan gerilim uygulandığında kontrollü bir hareket oluşmaz. Ayrıca motor ile sürücü birbirine uyumlu seçilmelidir; sürücünün akım kapasitesi, enkoder tipi ve haberleşme protokolü motorla eşleşmediğinde sistem devreye girmez.
Servo motor enerji kesildiğinde konumunu korur mu?
Enerji kesildiğinde motor tutma torku üretemez, dolayısıyla dikey eksenlerde yük kendi ağırlığıyla aşağı kayabilir. Bu risk bulunan uygulamalarda enerjisiz durumda devreye giren elektromanyetik fren kullanılır. Konum bilgisinin kaybolmaması için ise mutlak (absolute) enkoder tercih edilir; bu tip enkoderler yedek batarya desteğiyle konumu enerji kesintisinden sonra da hatırlar ve makinenin yeniden referans alma ihtiyacını ortadan kaldırır.
