Tarım makinelerinin neredeyse tamamı hareketini traktörün kuyruk milinden alır ve bu mil standart olarak 540 ya da 1000 devir/dakika hızında çalışır. Oysa bir çapa makinesinin rotoru, bir gübre dağıtıcının diski veya bir saman makinesinin helezonu bu devirle değil, kendi işine uygun bir hız ve tork değeriyle dönmek zorundadır. İşte redüktör tam bu noktada devreye girer: kuyruk milinden gelen hareketi hem hız olarak düşürür hem torku yükseltir hem de gerektiğinde hareketin yönünü 90 derece çevirir.

Tarımda kullanılan redüktörler, endüstriyel tesislerdeki muadillerinden farklı bir çalışma ortamıyla karşı karşıyadır. Toz, çamur, taş darbesi, ani yük değişimleri ve mevsimsel olarak aylarca boş bekleme dönemleri... Bu nedenle tarım makinelerinde kullanılan redüktörlerin gövde dayanımı, sızdırmazlık performansı ve dişli malzemesi ayrı bir hassasiyetle seçilir. Doğru seçilmiş bir redüktör on yıl boyunca sorun çıkarmazken, yanlış ölçülendirilmiş bir ünite ilk hasat sezonunda dişli kırılmasıyla makineyi tarlada bırakabilir.

Bu yazıda tarım makinelerinde redüktörün hangi görevleri üstlendiğini, hangi makine gruplarında kullanıldığını, seçim sırasında hangi teknik verilerin belirleyici olduğunu ve sahada karşılaşılan tipik sorunların nasıl önlendiğini ele alıyoruz.

Kuyruk Milinden Gelen Hareket Redüktörde Nasıl Dönüşür?

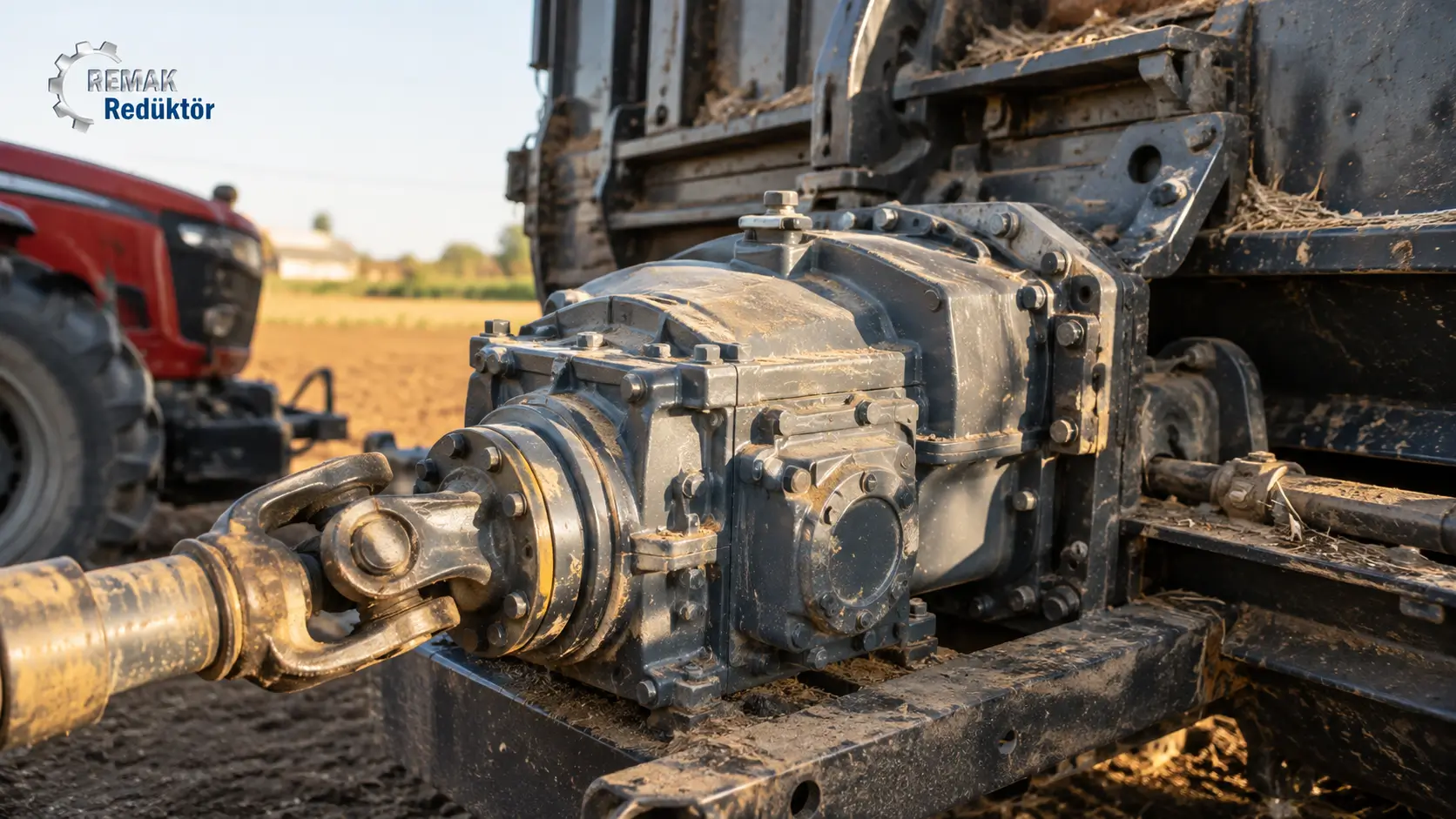

Traktör kuyruk mili yatay eksende döner. Ancak çapa makinesinin rotoru, gübre dağıtıcının serpme diski ya da bir kırıcı makinenin mili çoğu zaman farklı bir eksende hareket etmek durumundadır. Konik dişli redüktörler bu eksen değişimini tek bir gövde içinde çözer. Giriş milinden gelen dönme, konik dişli çifti üzerinden 90 derece çevrilerek çıkış miline aktarılır.

Bu dönüşüm sırasında hız ve tork ters yönde değişir. Örneğin 540 devirle çalışan bir kuyruk milinden 1:3 oranlı bir redüktörle çıkıldığında çıkış devri 180'e düşer, buna karşılık çıkış torku yaklaşık üç katına çıkar. Tarım makinelerinde yüksek tork ihtiyacının nedeni de burada yatar: toprağı kesen, kıran, karıştıran bir ekipman hıza değil kuvvete ihtiyaç duyar.

Bazı uygulamalarda ise durum tersidir. Serpme gübre dağıtıcılarında veya bazı fan sistemlerinde çıkış devrinin girişten yüksek olması istenir. Bu durumda redüktör yükseltici olarak çalışır ve dişli oranı 1:1,9 ya da 1:2,5 gibi değerlerle seçilir. Redüktörün yönü doğru belirlenmediğinde makine ya işini yapamaz ya da hedeflenenin çok üzerinde bir hızda çalışıp mekanik yorgunluk üretir.

Oran hesabının nasıl yapıldığını daha detaylı görmek isteyenler için redüktör hesabı sayfamızda pratik yaklaşımları bulabilirsiniz.

Hangi Tarım Makinelerinde Redüktör Kullanılır?

Tarımsal mekanizasyonda redüktör kullanılan ekipman yelpazesi oldukça geniştir. Aşağıdaki listede sahada en sık karşılaştığımız uygulamalar yer alıyor:

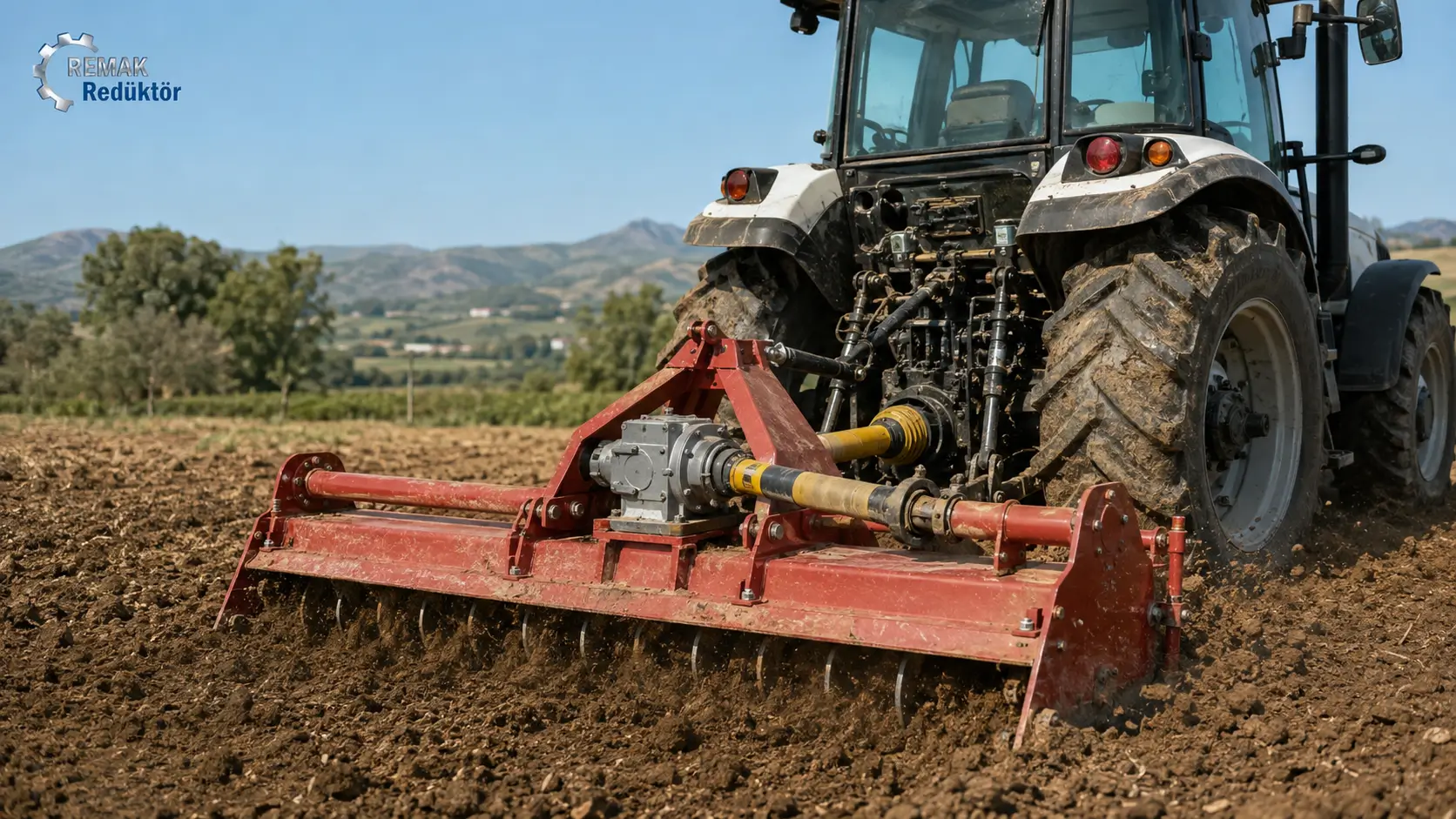

• Rotatif çapa ve toprak frezeleri: Rotor milini düşük devirde ve yüksek torkta döndürmek için genellikle 1:1,47 ile 1:1,93 arası oranlarda konik dişli redüktör kullanılır.

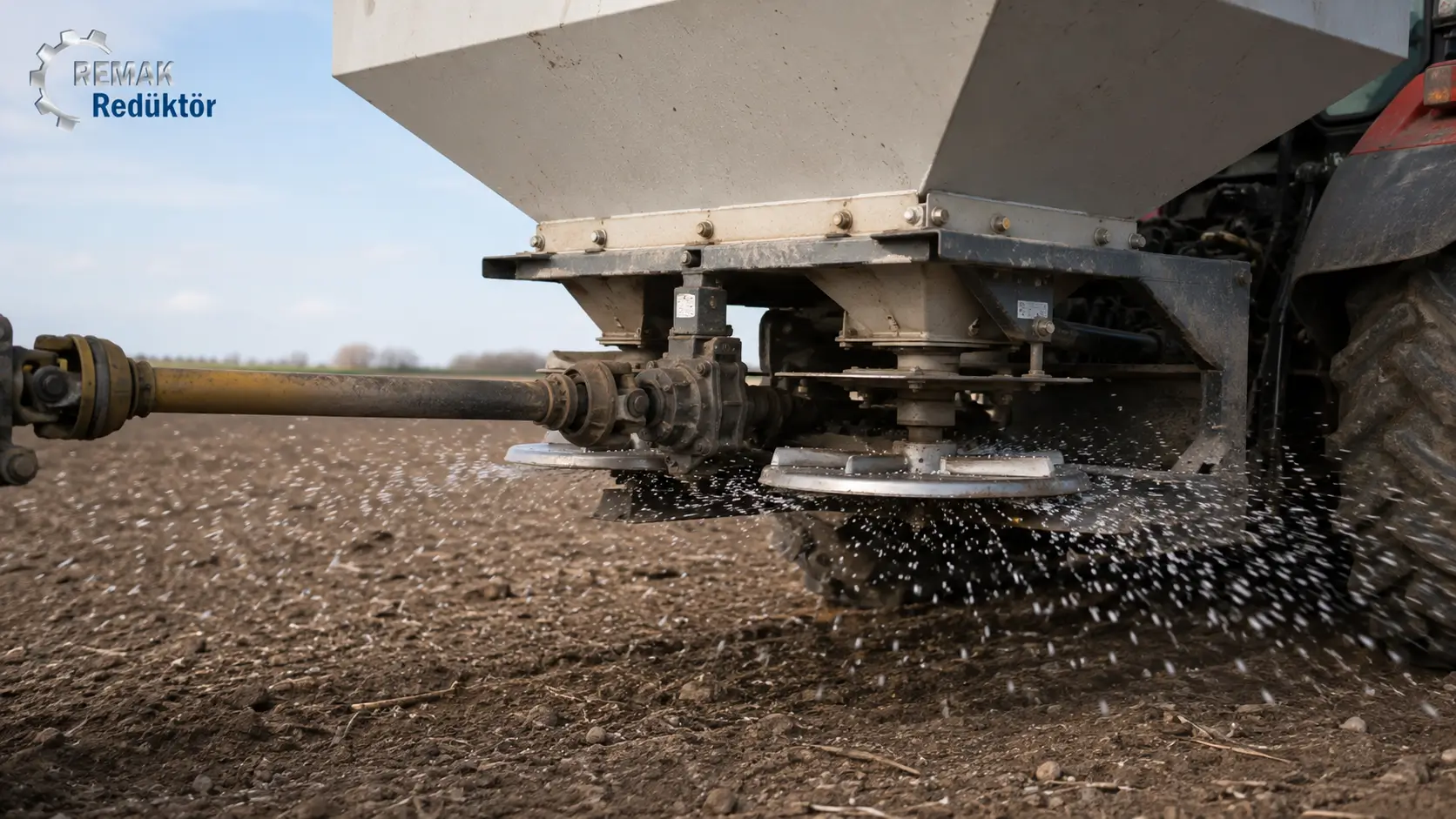

• Gübre dağıtma makineleri: Serpme diskinin homojen dağılım yapabilmesi için devri yükselten redüktörler tercih edilir.
• Balya makineleri ve saman makineleri: Ani yük darbelerine karşı dayanıklı, güçlendirilmiş gövdeli üniteler gerekir.
• Silaj ve yem karma makineleri: Sürekli ve ağır yük altında çalıştığı için soğutma yüzeyi geniş, yağ hacmi yüksek modeller kullanılır.
• Su pompaları ve sulama sistemleri: Kuyruk milinden pompaya hareket aktarımında oran ve eksen dönüşümü birlikte çözülür.
• Ot biçme ve tarla temizleme makineleri: Yüksek devirli bıçak sistemleri için yükseltici oranlı redüktörler devreye girer.
• Kuyu ve helezon sistemleri: Tahıl aktarımında düşük devir ve yüksek tork ihtiyacı redüktörle karşılanır.

Bu grupların her biri için farklı gövde tipi, mil çapı ve bağlantı flanşı gerekir. Remak Redüktör bünyesindeki konik dişli tarım redüktörleri kategorisinde RS, Y, RK, OT ve GSV serileri tam olarak bu ihtiyaç çeşitliliğine göre ayrışmıştır.

Konik Dişli Tarım Redüktörlerini Diğer Tiplerden Ayıran Özellikler

Tarım uygulamalarında konik dişli yapının bu kadar yaygın olmasının teknik bir nedeni var. Konik dişliler, kesişen eksenler arasında hareket aktarırken temas alanını geniş tutar ve bu sayede darbeli yükleri daha dengeli karşılar. Tarlada bir taşa çarpan rotorun oluşturduğu ani tork sıçraması, düz dişli bir yapıda diş kökünde çatlak başlatabilirken konik yapı bu enerjiyi daha geniş bir yüzeye dağıtır.

İkinci ayırt edici nokta gövde tasarımıdır. Tarım redüktörlerinin gövdeleri genellikle pik döküm veya sfero dökümden üretilir ve mil çıkışlarında çift keçe, keçe koruyucu bilezik gibi ek sızdırmazlık önlemleri bulunur. Toz ve çamurun keçe dudağına ulaşmadan tutulması, yağ kaybını ve buna bağlı rulman hasarını önleyen en kritik detaylardan biridir.

Üçüncü olarak, bu redüktörler mevsimsel çalışmaya uygun tasarlanır. Bir tarım makinesi yılın belki üç ayında yoğun çalışır, kalan dokuz ay boş bekler. Bekleme döneminde iç yüzeylerde korozyon oluşmaması için yağ tutma geometrisi ve iç kaplama farklı düşünülür. Endüstriyel bir helisel dişli redüktör sürekli çalışma rejimine göre optimize edilirken tarım redüktöründe kesintili kullanım esas alınır.

Tarım Redüktörü Seçerken Belirleyici Olan Teknik Veriler

Doğru seçim, makinenin hangi işi yaptığından çok hangi kuvvetlere maruz kaldığıyla ilgilidir. Karar verirken sıralamanız gereken veriler şunlardır:

1. Giriş devri: Kuyruk milinin 540 mi 1000 devirde mi çalıştığı netleşmeden hiçbir hesap yapılamaz.
2. İstenen çıkış devri: Ekipmanın çalışma milinin hedef hızı, redüktör oranını doğrudan belirler.
3. Aktarılacak güç: Traktörün kuyruk mili gücü değil, ekipmanın gerçekte tükettiği güç esas alınmalıdır.
4. Çalışma karakteri: Sabit yük mü, darbeli yük mü olduğu servis faktörünü değiştirir. Darbeli uygulamalarda emniyet payı yükseltilir.
5. Montaj pozisyonu ve mil yönü: Redüktörün yatay, dikey ya da eğimli çalışacak olması yağ seviyesini ve keçe seçimini etkiler.
6. Bağlantı ölçüleri: Mil çapı, kama kanalı, flanş delik dağılımı ve gövde ayak ölçüleri makineyle birebir uyumlu olmalıdır.
7. Günlük çalışma süresi: Sezonda günde iki saat çalışan bir makine ile on iki saat çalışan bir makine aynı üniteyi kullanamaz.

Bu adımların nasıl birleştirildiğini görmek için redüktör seçimi sayfamızdaki yaklaşımı inceleyebilirsiniz.

Tarla Koşullarının Redüktör Ömrüne Etkisi

Tarımsal kullanımda redüktör ömrünü kısaltan etkenlerin başında sızdırmazlık kaybı gelir. Toz ve ince toprak partikülleri keçe dudağını zamanla aşındırır, yağ dışarı sızmaya başlar, yağ seviyesi düştükçe dişli ve rulmanlar yağsız çalışmaya geçer. Bu süreç sessizce ilerler ve genellikle fark edildiğinde hasar oluşmuştur. Sezon başında ve sezon sonunda yapılacak kısa bir görsel kontrol, bu zincirin en başında müdahale imkânı verir.

İkinci önemli etken sıcaklıktır. Yaz aylarında 40 dereceye yaklaşan ortam sıcaklığında çalışan bir redüktörün iç sıcaklığı 80 dereceyi geçebilir. Yağın viskozitesi düşer, film kalınlığı azalır ve dişli yüzeylerinde metal metale temas riski doğar. Bu nedenle tarım redüktörlerinde yağ seçiminde ortam sıcaklığı mutlaka dikkate alınmalıdır.

Üçüncü etken ise yanlış hizalamadır. Kardan mili ile redüktör giriş mili arasındaki açı sınır değerlerin üzerine çıktığında rulmanlara sürekli eksenel yük biner. Makine üzerinde küçük bir bağlantı hatası, redüktör içinde büyük bir yorgunluğa dönüşür. Montaj sırasında ölçüm yapmak, sonradan yapılacak onarımdan çok daha ekonomiktir.

Tarım Redüktörlerinde Bakım ve Yağ Yönetimi

Bakım denince akla ilk gelen yağ değişimidir ve tarım redüktörlerinde bu işlem takvimden çok çalışma saatine bağlıdır. İlk yağ değişimi genellikle 300 ile 500 çalışma saati arasında, sonraki değişimler ise kullanım yoğunluğuna göre 2000 saat civarında yapılır. Ancak sezonluk çalışan makinelerde bir başka kural devreye girer: yağ, saat dolmasa bile iki yılda bir yenilenmelidir. Çünkü bekleme süresince yağın katkı maddeleri özelliğini kaybeder.

Yağ değişimi sırasında boşaltılan yağın rengi ve içeriği çok değerli bilgi verir. Süt görünümünde bir yağ içeriye su girdiğini, metalik parlaklık taşıyan bir yağ ise dişli veya rulman aşınmasının başladığını gösterir. Bu belirtiler görüldüğünde yağı yenilemekle yetinmeyip üniteyi açıp kontrol etmek gerekir.

Havalandırma tapası da sıkça atlanan bir detaydır. Tıkalı bir tapa, ısınma sonucu artan iç basıncı dışarı atamaz ve basınç keçelerden yağ çıkışına yol açar. Sezon öncesi yapılacak beş dakikalık bir tapa kontrolü, keçe değişimi masrafını ortadan kaldırır. Konuyu daha derinlemesine ele aldığımız redüktör bakımı sayfamıza da göz atmanızı öneririz.

Remak Redüktör'ün Tarım Makineleri İçin Sunduğu Çözümler

1987'den bu yana redüktör üreten Remak Redüktör, tarım ve hayvancılık makineleri alanında kendi üretim hattından çıkan geniş bir seri yelpazesine sahiptir. RS, Y, RK, OT, GSV, Y11-Y31 ve BLY-01 serileri; çapa makinesinden gübre dağıtıcıya, yem karma sisteminden sulama pompasına kadar farklı ekipman gruplarının tork ve devir ihtiyacına göre ayrı ayrı boyutlandırılmıştır.

Seri ürünlerin dışında, makine imalatçılarının kendi tasarımlarına özel gövde ve mil çözümleri de üretilmektedir. Bağlantı flanşı, mil çıkış yönü, kama ölçüsü ve oran değerleri projeye göre belirlenebilir. Bu yaklaşım, özellikle kendi markasıyla tarım makinesi üreten firmalar için hem montaj kolaylığı hem de tedarik sürekliliği sağlar. Tarım ve hayvancılık uygulama alanı sayfalarımızda hangi sektörde hangi çözümleri sunduğumuzu görebilirsiniz.

Kısacası, tarım makinelerinde redüktör bir yardımcı parça değil, makinenin işini yapıp yapamayacağını belirleyen ana bileşendir. Doğru oran, doğru gövde ve doğru sızdırmazlık seçimi yapıldığında redüktör yıllarca kendini hatırlatmadan çalışır. Makinenizin teknik verilerini paylaşmanız durumunda ekibimiz uygun seriyi ve oranı sizin için belirleyip teklif hazırlayabilir. Tüm ürün gruplarımızı ise ürünler sayfasından topluca inceleyebilirsiniz.
