Un réducteur à vis sans fin est un élément de transmission de puissance qui modifie le mouvement à la fois en direction et en vitesse grâce à une vis sans fin en forme de vis et à une roue dentée qui s’y engrène. Il réduit fortement, en une seule étape, la vitesse élevée provenant du moteur, tout en augmentant nettement le couple en sortie. En bref, il est utile partout où vous avez besoin d’un mouvement de rotation puissant mais contrôlé.
Alors, pourquoi ce type de réducteur est-il si souvent privilégié ? La réponse se trouve en grande partie dans sa caractéristique distinctive : l’auto-blocage. Cette structure, dans laquelle la charge côté sortie ne peut pas entraîner le système en sens inverse, le rend indispensable dans de nombreux mécanismes nécessitant de la sécurité. Ci-dessous, nous abordons clairement tous les points essentiels, du principe de fonctionnement aux avantages, en passant par les domaines d’utilisation et les critères de bon choix. Ceux qui souhaitent examiner les modèles peuvent consulter directement notre catégorie réducteurs à vis sans fin .
Qu’est-ce qu’un réducteur à vis sans fin et comment fonctionne-t-il ?

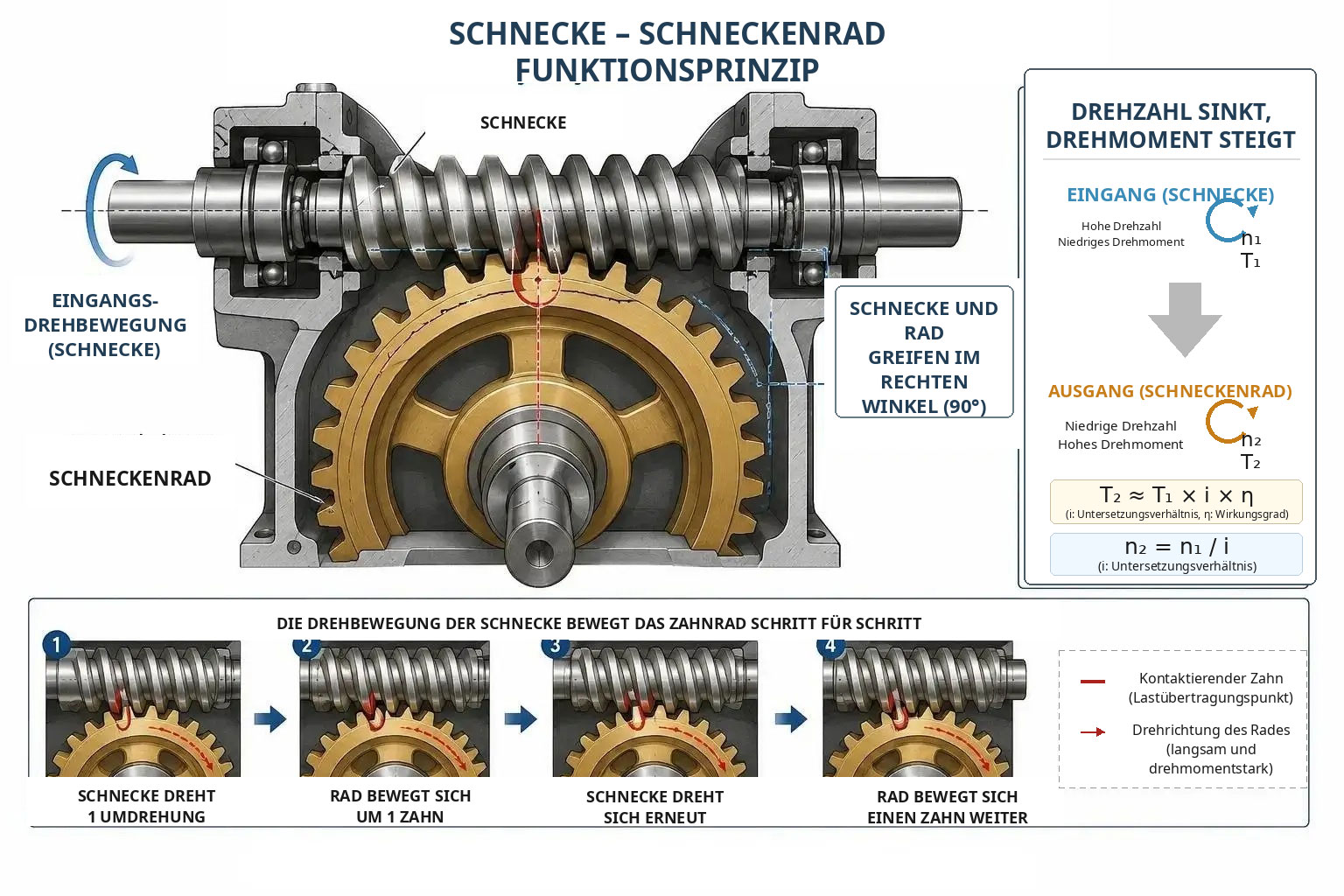

Deux pièces se trouvent au cœur du système. L’une est la vis sans fin hélicoïdale, l’autre est la roue dentée à vis sans fin qui s’y engrène. Le mouvement de rotation provenant du moteur atteint d’abord la vis sans fin ; lorsque la vis tourne, elle fait avancer la roue dentée dent par dent. À chaque tour complet de la vis, la roue ne tourne que d’une seule dent, ce qui crée la grande différence de vitesse entre l’entrée et la sortie, autrement dit le rapport de réduction.
L’aspect le plus pratique de cette structure est qu’elle transmet le mouvement en changeant sa direction de quatre-vingt-dix degrés. Comme l’arbre d’entrée et l’arbre de sortie sont positionnés perpendiculairement l’un à l’autre, le réducteur s’installe facilement dans des espaces étroits et limités. Puisqu’il réduit la vitesse et change la direction en même temps, vous obtenez deux fonctions dans un seul ensemble.
Le contact entre la vis et la roue fonctionne selon un principe de glissement. Cela fait de la lubrification un facteur qui détermine directement les performances. Lorsque la bonne huile est utilisée, le rendement est préservé et la durée de vie des dents est prolongée. Si vous souhaitez connaître les points qui distinguent le réducteur à vis sans fin des autres types, notre page types de réducteurs où vous pouvez voir différentes structures ensemble, constitue un bon point de départ.
Avantages des réducteurs à vis sans fin
Il existe des raisons concrètes pour lesquelles ce type de réducteur est si répandu dans l’industrie. Lorsque nous résumons les principaux points forts, le tableau suivant apparaît :
- Réduction élevée en une seule étape : Il offre une large plage de réduction dans un seul carter, sans nécessiter d’étape supplémentaire. Cela signifie une économie à la fois d’espace et de pièces.
- Structure compacte : Grâce au positionnement perpendiculaire des arbres d’entrée et de sortie, il s’adapte aux petits volumes et élimine en grande partie les problèmes d’espace de montage.
- Fonctionnement silencieux : Le contact glissant des dents réduit le bruit. C’est un avantage net dans les installations où le silence est prioritaire.
- Solution économique : Par rapport à l’obtention du même rapport de réduction avec d’autres types, il est généralement plus abordable.
- Montage simple : Grâce à son faible nombre de pièces mobiles et à sa structure simple, l’installation et la maintenance sont faciles.
Chacun de ces points apporte à l’entreprise un gain d’espace et de budget lorsqu’il est choisi pour la bonne application. Cependant, parmi les avantages listés, il existe une caractéristique qui rend ce réducteur réellement unique.
Fonction d’auto-blocage
Le point le plus critique qui distingue le réducteur à vis sans fin de nombreux autres types est que le mouvement est à sens unique. Le moteur fait tourner la vis sans fin et la roue tourne, mais dans la plupart des conceptions, une force provenant de l’arbre de sortie ne peut pas faire tourner la vis en sens inverse. Cette structure qui empêche l’entraînement arrière est appelée auto-blocage.
La valeur de cette caractéristique apparaît dans les systèmes où vous ne voulez pas que la charge se déplace involontairement. Dans un ascenseur, une barrière ou un convoyeur de levage, la charge doit rester fixe dès que le moteur s’arrête. Grâce à l’auto-blocage, cette sécurité est assurée sans mécanisme de frein supplémentaire.
En bref, cette caractéristique n’est pas seulement un détail technique ; c’est un avantage directement lié à la sécurité au travail. Si le recul de la charge crée un risque sérieux, le réducteur à vis sans fin devient ici une solution sans rival.
Inconvénients et points à prendre en compte
Comme toute solution de transmission de puissance, celle-ci présente également des limites à prendre en compte. Le sujet le plus connu est le rendement. Comme le mouvement est transmis par frottement de glissement, le rendement peut rester plus faible que celui d’autres types d’engrenages, surtout avec des rapports de réduction élevés. Cela signifie qu’une partie de l’énergie se transforme en perte.
Une certaine chauffe apparaît également comme conséquence naturelle du frottement. Dans les systèmes fonctionnant en continu et sous forte charge, cette chaleur doit être maintenue sous contrôle par une lubrification adaptée et, si nécessaire, par un refroidissement. Comme ces deux sujets sont détaillés en eux-mêmes, nous nous contentons ici de les évoquer brièvement ; l’essentiel est de les prendre en compte lors de la sélection.
Un autre point est que la fonction d’auto-blocage peut produire l’effet inverse dans certaines applications. Dans un mécanisme qui nécessite une rotation libre, ce blocage peut créer une situation indésirable. C’est pourquoi définir correctement la charge et le type de mouvement dès le départ évite les problèmes futurs. Lors du choix du bon carter et du bon rapport, notre guide sélection de réducteur peut vous orienter.
Domaines d’utilisation des réducteurs à vis sans fin
Sa structure compacte et sa forte capacité de réduction rendent ce réducteur utile dans des secteurs très différents. Les domaines les plus courants sont les suivants :
- Systèmes de convoyeurs et de bandes : Il est largement utilisé dans le transport de matériaux, car il réduit la vitesse de la bande et augmente le couple.
- Machines de conditionnement et d’emballage : Grâce à son mouvement régulier et silencieux, il s’adapte aux applications de lignes sensibles.
- Ascenseurs et barrières : Sa fonction d’auto-blocage offre de la sécurité en empêchant les mouvements indésirables de la charge et du bras.
- Agitateurs et mélangeurs : Il produit la rotation lente mais puissante nécessaire au traitement de produits à forte consistance.
- Systèmes de suivi solaire : Il est privilégié pour orienter précisément les panneaux tout au long de la journée.
- Équipements de lignes alimentaires : Son fonctionnement sans vibration et son mouvement stable conviennent aux lignes exigeant hygiène et précision.
Cette diversité montre clairement pourquoi le réducteur à vis sans fin s’adresse à une base d’utilisateurs aussi large. Développée spécialement pour le domaine de l’énergie solaire, la série Solar Tracker est une solution remarquable pour ce besoin. Si vous souhaitez examiner des exemples propres à votre secteur, vous pouvez également consulter notre page domaines d’application .
Réducteur à vis sans fin ou réducteur hélicoïdal/conique ? Dans quel cas lequel choisir ?
Le choix entre deux types de réducteurs se fait souvent selon les priorités de l’application. Si vous recherchez un rendement élevé et une faible chauffe, réducteurs à engrenages hélicoïdaux se démarquent. Ce type offre un avantage sur les lignes continues et fortement sollicitées, car il transmet l’énergie avec moins de pertes. Pour les besoins d’entraînement dans différentes directions, réducteurs agricoles à engrenages coniques entrent en jeu.
En revanche, si la priorité est une forte réduction, une structure compacte et l’auto-blocage, le réducteur à vis sans fin est incontestablement une option plus adaptée. Dans les systèmes où vous ne voulez pas que la charge recule, cette caractéristique devient à elle seule déterminante. Vous pouvez consulter le tableau ci-dessous pour concrétiser la comparaison :
| Caractéristique | Vis sans fin | Hélicoïdal |
|---|---|---|
| Réduction en une seule étape | Très élevée | Moyenne |
| Rendement | Relativement faible | Élevé |
| Auto-blocage | Présent | Absent |
| Niveau sonore | Très silencieux | Silencieux |
| Coût | Économique | Moyen-élevé |
Les valeurs du tableau servent à une comparaison générale ; le choix définitif doit toujours être confirmé selon le rapport de réduction, le type de charge et l’environnement de travail de l’application. Lorsque vous hésitez, évaluer ces trois variables côte à côte vous aide généralement à prendre la bonne direction.
Contactez-nous pour choisir le bon réducteur
Déterminer le réducteur à vis sans fin le plus adapté à votre application exige une bonne lecture des variables techniques. Lorsque vous évaluez ensemble le rapport de réduction, le besoin en couple et les conditions de montage, vous obtenez un système durable et efficace. À ce stade, consulter une équipe expérimentée au lieu d’avancer par estimation vous fait gagner du temps et réduit vos coûts.
Que vous renouveliez une ligne existante ou que vous lanciez un projet depuis zéro, nous pouvons déterminer ensemble le modèle le plus adapté à votre besoin. Pour obtenir une offre et un support technique, il vous suffit de contacter Remak Redüktör .
Questions fréquentes sur les réducteurs à vis sans fin
Quel rapport de réduction un réducteur à vis sans fin peut-il fournir en une seule étape ?
Les réducteurs à vis sans fin offrent une plage de réduction très large en une seule étape, et c’est l’un de leurs principaux atouts. Alors qu’une étape supplémentaire est souvent nécessaire pour obtenir le même rapport avec d’autres types, le réducteur à vis sans fin le fournit dans un seul carter. Le rapport exact est déterminé selon les valeurs de vitesse et de couple requises par l’application.
Un réducteur à vis sans fin peut-il être entraîné en sens inverse ?
Dans la plupart des conceptions, non. En raison de la fonction d’auto-blocage, le mouvement est transmis à sens unique du moteur vers la sortie, et une force provenant de l’arbre de sortie ne peut pas faire tourner la vis en sens inverse. C’est un avantage dans les systèmes nécessitant de la sécurité, mais une limite à prendre en compte dans les applications nécessitant une rotation libre.
Pourquoi les réducteurs à vis sans fin sont-ils préférés dans les systèmes de suivi solaire ?
Les panneaux solaires doivent être orientés lentement et précisément tout au long de la journée. Le réducteur à vis sans fin produit ce mouvement lent et contrôlé et, grâce à l’auto-blocage, empêche le panneau de perdre sa position sous l’effet de facteurs externes comme le vent. Ces deux caractéristiques le rendent idéal pour les systèmes de suivi solaire.
Qu’est-ce qui détermine la durée de vie d’un réducteur à vis sans fin ?
Les principaux facteurs qui déterminent la durée de vie sont le choix du bon rapport de réduction, un dimensionnement adapté au type de charge et une maintenance régulière. Prévoir une marge de sécurité dans un réducteur exposé à des charges par à-coups est plus critique que dans un réducteur travaillant sous charge constante. Une lubrification adaptée et le contrôle de la température ralentissent également l’usure des dents et prolongent la durée de vie.
Pourquoi le choix de l’huile est-il important dans les réducteurs à vis sans fin ?
Dans ces réducteurs, le mouvement est transmis par frottement de glissement ; l’huile influence donc directement le rendement et la résistance des dents. Une huile de mauvaise viscosité augmente le frottement et accélère la chauffe, ce qui entraîne de l’usure. Un réducteur fonctionnant avec la bonne huile est à la fois plus efficace et plus durable.
