Bant konveyörlerde redüktör, motorun yüksek devirli hareketini bandın taşıma hızına indiren ve tahrik tamburunu döndürecek torku üreten ana bileşendir. Bu nedenle bir konveyör hattının kapasitesi, çoğu zaman motorun gücünden değil seçilen redüktörün tork kapasitesinden ve çıkış devrinden belirlenir.

Konveyör redüktörü seçiminde üç değer öne çıkar: tahrik tamburunda ihtiyaç duyulan çıkış torku, bandın hedeflenen hızını sağlayacak çıkış devri ve hattın çalışma rejimine göre belirlenen servis faktörü. Bu üç değer doğru hesaplandığında, aynı hat için hem daha küçük bir motorla hem de daha uzun ömürlü bir aktarma organıyla çalışmak mümkün olur.

Yanlış seçimin sonuçları da hızla görünür hale gelir: bant kalkışta zorlanır, gövde aşırı ısınır, dişli ve rulman ömrü kısalır, en kötü durumda ise üretim duruşu yaşanır. Aşağıda konveyör uygulamalarında redüktör seçimini adım adım ele alıyor, hangi tipin hangi hatta uyduğunu ve sektör bazında kullanım alanlarını açıklıyoruz.

Konveyör Redüktörü Hattın Neresinde ve Ne İş Yapar?

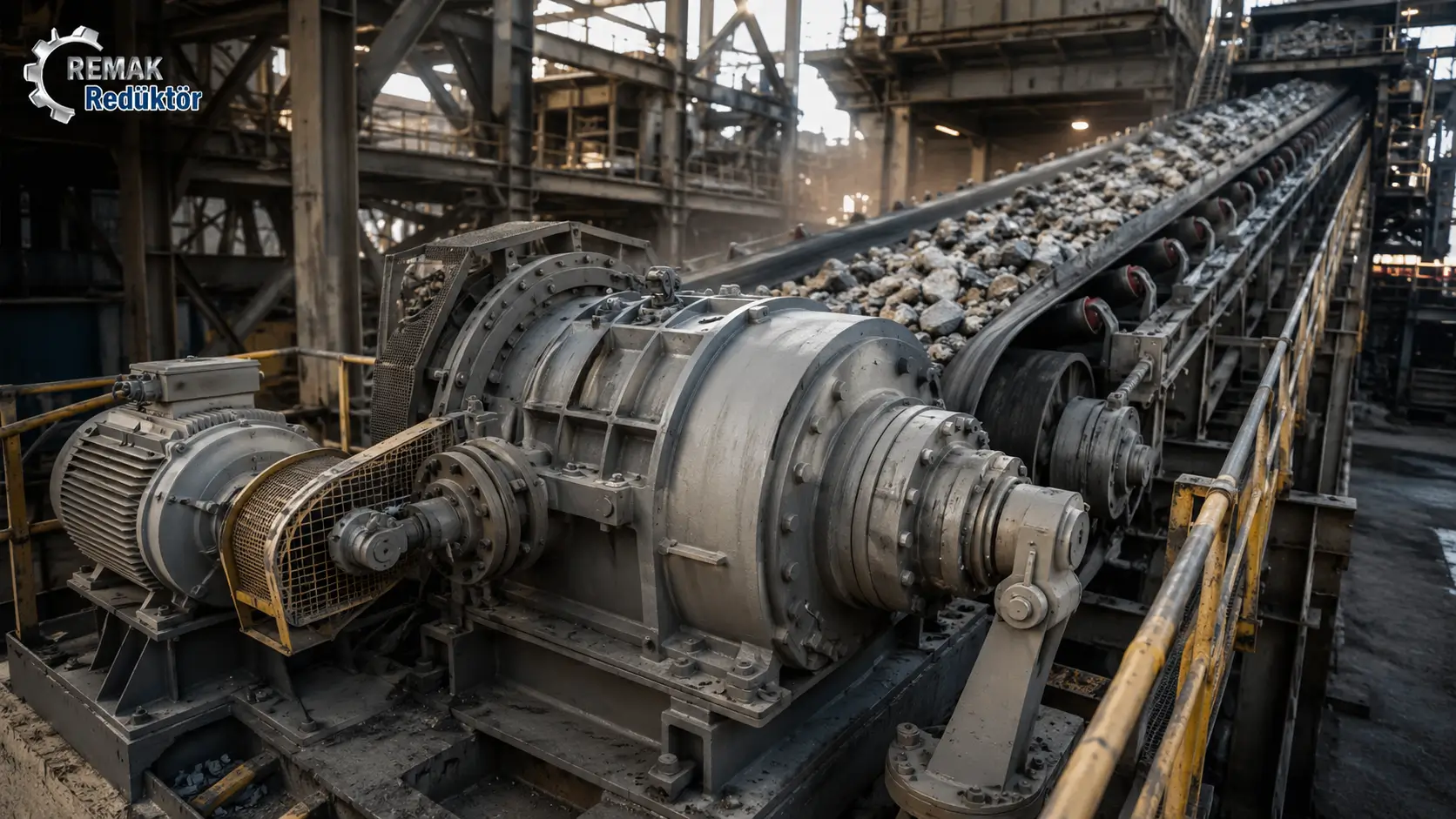

Bant konveyörde tahrik grubu genellikle hattın boşaltma ucunda konumlanır. Motor, redüktör ve tahrik tamburu bu noktada birleşir; bant çekme kuvvetini de burada alır. Redüktör, motordan aldığı 1400 devir civarındaki hareketi tamburun ihtiyaç duyduğu düşük devre indirirken torku aynı oranda yükseltir.

Bandın hızı sabit kalmalıdır. Yükleme noktasında malzeme akışı arttığında ya da hat eğimli bir bölümde ilerlerken direnç yükseldiğinde, redüktör bu değişimi karşılayacak tork rezervine sahip olmalıdır. Sürekli tam yükte çalışan hatlarda bu rezervin ihmal edilmesi, dişli yüzeylerinde erken aşınmaya yol açar.

Bir diğer görev, hattı geri kaçmaya karşı korumaktır. Eğimli konveyörlerde motor durduğunda yüklü bant kendi ağırlığıyla geri dönme eğilimi gösterir. Bu nedenle eğimli hatlarda redüktör grubu, geri dönmez tertibat ya da fren donanımıyla birlikte planlanır.

Konveyör Redüktörü Seçiminde Belirleyici Kriterler

Seçim kararı tek bir değere değil, birbirini etkileyen birkaç veriye dayanır. Aşağıdaki başlıkları teklif aşamasında netleştirmek, sonradan yaşanacak kapasite sorunlarının büyük bölümünü ortadan kaldırır:

• Taşınacak malzeme ve debi: Saatte taşınacak ton miktarı, malzemenin özgül ağırlığı ve tane yapısı bant çekme kuvvetini belirler.
• Bant hızı ve tambur çapı: Hedef hız ile tambur çapı birlikte çıkış devrini verir, bu da redüktör oranını doğrudan etkiler.
• Hat uzunluğu ve eğim açısı: Uzun ve eğimli hatlar, yatay hatlara göre belirgin şekilde daha yüksek tork gerektirir.
• Çalışma süresi ve kalkış sıklığı: Günde 24 saat çalışan bir hat ile vardiyalı çalışan bir hat aynı servis faktörüyle değerlendirilmez.
• Ortam koşulları: Tozlu, nemli ya da yüksek sıcaklıklı ortamlar keçe seçimi, yağ tipi ve gövde soğutmasını değiştirir.
• Montaj alanı ve bağlantı şekli: Tahrik grubunun sığacağı hacim, redüktörün mil delikli, flanşlı ya da tork kollu olmasını belirler.

Bu verilerin tamamı elinizde olmasa bile, taşınan malzeme ve hat geometrisi bilinerek güvenli bir ön seçim yapılabilir. Ayrıntılı yaklaşım için redüktör seçimi sayfamızdaki adımlar yol gösterici olacaktır.

Tork ve Devir Hesabı Nasıl Yapılır?

Hesap, bandın hedef hızından başlar. Tambur çapı ve istenen bant hızı bilindiğinde tamburun dakikadaki devir sayısı bulunur. Motor devrinin bu değere bölünmesi ise ihtiyaç duyulan redüktör oranını verir. Ara oranlar standart kademelerle tam örtüşmediğinde, bant hızındaki küçük sapmanın üretim akışını etkileyip etkilemediği kontrol edilir.

Tork tarafında ise bant çekme kuvveti ile tambur yarıçapının çarpımı esas alınır. Çekme kuvveti; malzeme ağırlığı, bandın kendi ağırlığı, taşıyıcı makara sürtünmeleri ve eğimden kaynaklanan bileşenin toplamıdır. Bulunan değer redüktörün nominal çıkış torkundan büyükse bir üst gövde tercih edilir.

Kalkış anı ayrı bir başlıktır. Yüklü bant hareketе geçerken kararlı rejimin belirgin şekilde üzerinde bir tork talep eder. Bu nedenle seçimde servis faktörü uygulanır; ağır kalkışlı ve sık duran hatlarda bu faktör yükseltilir. Hesap adımlarını örnekle görmek isteyenler için redüktör hesabı sayfası ve tork hesabı anlatımımız pratik bir başlangıç sunar.

Hangi Redüktör Tipi Hangi Konveyöre Uygun?

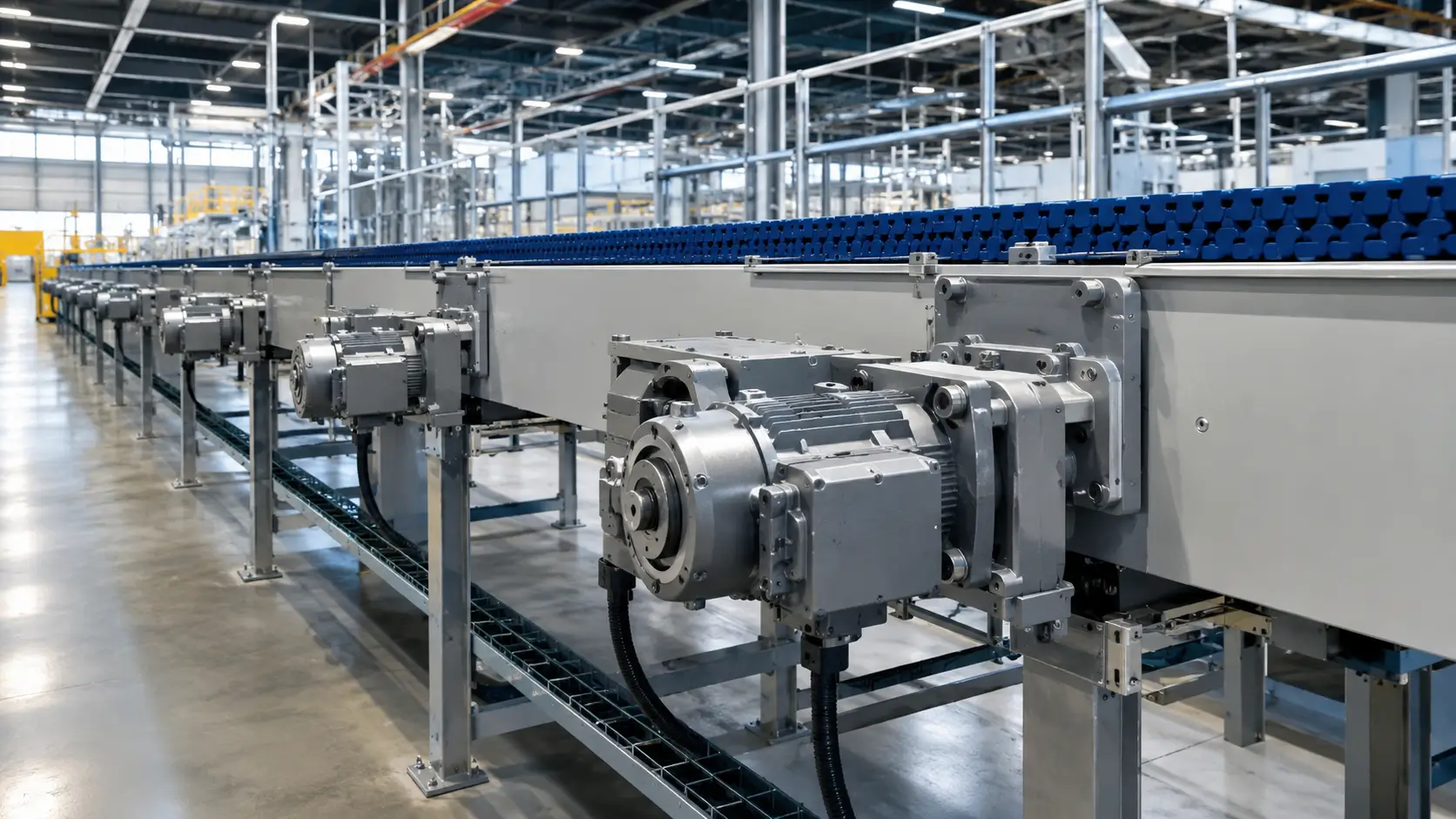

Yatay ve hafif eğimli hatların büyük bölümünde helisel dişli redüktörler tercih edilir. Yüksek verimleri sayesinde enerji tüketimini düşük tutar, sessiz çalışır ve sürekli rejimde uzun servis ömrü verir. Motorun bantla aynı hizada konumlandığı düzenlerde bu tip pratik bir çözümdür.

Motorun banda dik yerleştirilmesi gereken, alanın kısıtlı olduğu tahrik gruplarında konik helisel yapıya sahip seriler öne çıkar. Girişin çıkışa 90 derece olması, hat kenarında daha derli toplu bir tahrik grubu kurulmasını sağlar. Ağır madencilik ve çimento hatlarında bu düzen sıkça karşımıza çıkar.

Düşük devir ve yüksek tork gerektiren kısa hatlarda, özellikle küçük kapasiteli bant ve zincirli konveyörlerde sonsuz dişli redüktörler ekonomik bir alternatiftir. Kendinden kilitleme özelliği bazı eğimli uygulamalarda ek avantaj sağlar, ancak verimi helisel tiplere göre daha düşüktür.

Çok yüksek tork talebi olan, sınırlı hacme sığması gereken ağır hizmet hatlarında ise planet dişli redüktörler devreye girer. Yükü birden fazla dişli üzerine paylaştırdığı için aynı gövde ölçüsünde belirgin şekilde daha yüksek tork aktarır.

Montaj Pozisyonu ve Bağlantı Şekli Neden Önemli?

Redüktörün tambura bağlanma biçimi, tahrik grubunun hem maliyetini hem de bakım kolaylığını etkiler. Kovan bağlantılı çözümlerde redüktör doğrudan tambur miline geçirilir ve tork kolu ile gövde sabitlenir; kaplin ve kaide ihtiyacı ortadan kalkar. Bu düzen özellikle dar hat kenarlarında tercih edilir.

Flanşlı ve ayaklı bağlantılarda ise redüktör kaideye oturtulur, tambur miline kaplinle bağlanır. Servis sırasında sökme kolaylığı sağlayan bu düzen, büyük tork değerlerinde daha yaygındır. Kaidenin düzlemselliği ve hizalama hassasiyeti burada belirleyicidir.

Montaj pozisyonu ayrıca yağ seviyesini ve havalandırma tıpasının yerini değiştirir. Yatay için üretilmiş bir gövdenin dikey konumda kullanılması, yağlamanın yetersiz kalmasına ve rulmanlarda erken hasara yol açar. Bu konudaki ayrıntılar için montaj ve hizalama sayfamızı ve montaj pozisyonları yazımızı incelemenizi öneririz.

Konveyör Redüktörlerinin Kullanım Alanları

Bant konveyörler malzemeyi kesintisiz taşıması gereken hemen her tesiste bulunur. Redüktör ihtiyacı da tesisin taşıdığı malzemeye göre şekillenir:

• **Madencilik:** Cevher ve pasa taşıyan uzun hatlarda yüksek tork, tozdan korunma ve geri dönmez tertibat ön plandadır.
• **Çimento:** Klinker, kalker ve katkı taşıyan hatlar aşındırıcı toz ve sürekli rejim koşullarında çalışır.
• **Demir çelik:** Hurda ve cüruf hatlarında darbeli yükleme ile yüksek ortam sıcaklığı birlikte karşılanır.
• **İçecek ve gıda:** Şişe, kasa ve paket taşıyan hatlarda düşük devir hassasiyeti ve yıkamaya dayanıklı sızdırmazlık aranır.
• **Kâğıt ve ambalaj:** Bobin ve koli taşıma hatlarında sessiz çalışma ve hız kararlılığı öne çıkar.
• Geri dönüşüm ve atık tesisleri: Karışık ve değişken yüklerin yol açtığı ani tork artışlarına karşı yüksek servis faktörü gerekir.

Bu alanların her birinde aynı tork değeri farklı bir gövde ve donanım kombinasyonuyla karşılanabilir. Sektör bazında örnekler için uygulama alanları sayfamıza göz atabilirsiniz.

Bakım, Yağlama ve İlk Uyarı Belirtileri

Konveyör redüktörlerinde bakımın merkezinde yağ vardır. İlk çalıştırmadan sonraki değişim, sürtünme sırasında oluşan metal parçacıklarını sistemden uzaklaştırdığı için özellikle önemlidir. Sonraki periyotlar, çalışma sıcaklığı ve günlük çalışma süresine göre belirlenir.

Toz yoğun tesislerde keçe ve havalandırma tıpası düzenli kontrol edilmelidir. Keçeden sızan yağ hem seviyeyi düşürür hem de dışarıdan toz girişine kapı açar. Tıpanın tıkanması ise gövde içinde basınç oluşturarak sızdırmazlık elemanlarını zorlar.

Hattı izleyen ekipler için üç belirti erken müdahale imkânı sunar: alışılmadık ses, gövde sıcaklığında ani yükselme ve bağlantı bölgesinde titreşim artışı. Bu üçünden biri görüldüğünde hizalama ve yağ seviyesi kontrolü ilk adımdır. Ayrıntılı bakım başlıkları için redüktör bakımı ve sık problemler sayfalarımız başvuru kaynağı olarak kullanılabilir.

Remak Redüktör ile Konveyör Uygulamalarında Doğru Çözüm

1987'den bu yana redüktör ve dişli kutusu üreten Remak Redüktör, madencilikten gıdaya kadar geniş bir yelpazede konveyör tahrik grupları için çözüm sunar. Helisel, konik helisel, planet ve sonsuz dişli serilerimiz, hattınızın tork ve devir ihtiyacına göre farklı gövde ölçülerinde yapılandırılabilir.

Bant genişliği, taşınacak malzeme, hat uzunluğu ve eğim bilgilerini paylaştığınızda teknik ekibimiz uygun oranı ve gövde büyüklüğünü birlikte belirler. Motor, fren ve geri dönmez tertibat gibi tamamlayıcı donanımlar da aynı grup içinde planlanır.

Kısacası doğru konveyör redüktörü, hattı yalnızca çalıştıran değil; enerji tüketimini kontrol altında tutan, duruş sayısını düşüren ve yıllarca sorunsuz hizmet veren bir yatırımdır. Projeniz için teknik destek almak ve teklif oluşturmak isterseniz iletişim sayfamız üzerinden bize ulaşabilir, ürün ayrıntıları için teknik dokümanlarımızı inceleyebilirsiniz.
