Vinç ve kaldırma sistemlerinde redüktör seçimi, yalnızca yükü kaldıracak torku bulmakla bitmez. Bir kaldırma makinesi günde yüzlerce kez kalkış ve duruş yapar, yükü havada tutar, çoğu zaman tam yük altında ters yönde çalışır. Bu nedenle seçimde belirleyici olan üç şey vardır: gerekli çıkış torku, çalışma sınıfına uygun servis faktörü ve durma anında yükü güvenle tutabilecek fren ve kilit donanımı.

Pratikte hesabın başlangıç noktası kaldırılacak yük, tambur çapı, kaldırma hızı ve halat donanım oranıdır. Bu veriler çıkış devrini ve torku verir; motor gücü ve çevrim oranı da bunun üzerine kurulur. Yürütme ve araba hareketlerinde ise tablo değişir, çünkü orada belirleyici olan yükün ağırlığı değil, tekerlek direnci, rüzgâr yükü ve ivmelenme kuvvetidir.

Yanlış seçimin faturası genellikle redüktörün kendisinden büyük olur. Zayıf seçilmiş bir redüktör altı ayda dişli aşınması ve rulman hasarı verir, gereğinden büyük seçilmiş olanı ise gereksiz yatırım ve fazladan enerji tüketimi anlamına gelir. Aşağıda bu dengeyi doğru kurmanız için sahada işe yarayan kriterleri sırayla ele alıyoruz.

Vinç Sistemlerinde Redüktörün Gerçek Görevi

Kaldırma makinelerinde redüktör, motorun yüksek devirli ve düşük torklu hareketini tambur ya da tekerleğin ihtiyaç duyduğu düşük devirli ve yüksek torklu harekete çevirir. Bu dönüşüm olmadan bir tonluk yükü kaldıracak motor gücü ekonomik olarak mümkün değildir.

Ancak vinçte redüktör aynı zamanda bir güvenlik elemanıdır. Yük havada asılıyken redüktör, freni ve varsa geri dönüş kilidiyle birlikte yükü tutan zincirin bir halkası haline gelir. Bu yüzden vinç redüktörleri, aynı torku üreten bir konveyör redüktöründen daha yüksek emniyet payıyla boyutlandırılır.

Üçüncü görevi hareketi kontrol etmektir. Yükün yumuşak kalkması, hassas konumlanması ve sarsıntısız durması redüktörün rijitliğine ve boşluk değerine bağlıdır. Özellikle hassas yükleme yapılan tesislerde bu davranış, operatörün iş hızını doğrudan etkiler.

Kaldırma, Yürütme ve Araba Hareketi Aynı Redüktörü İstemez

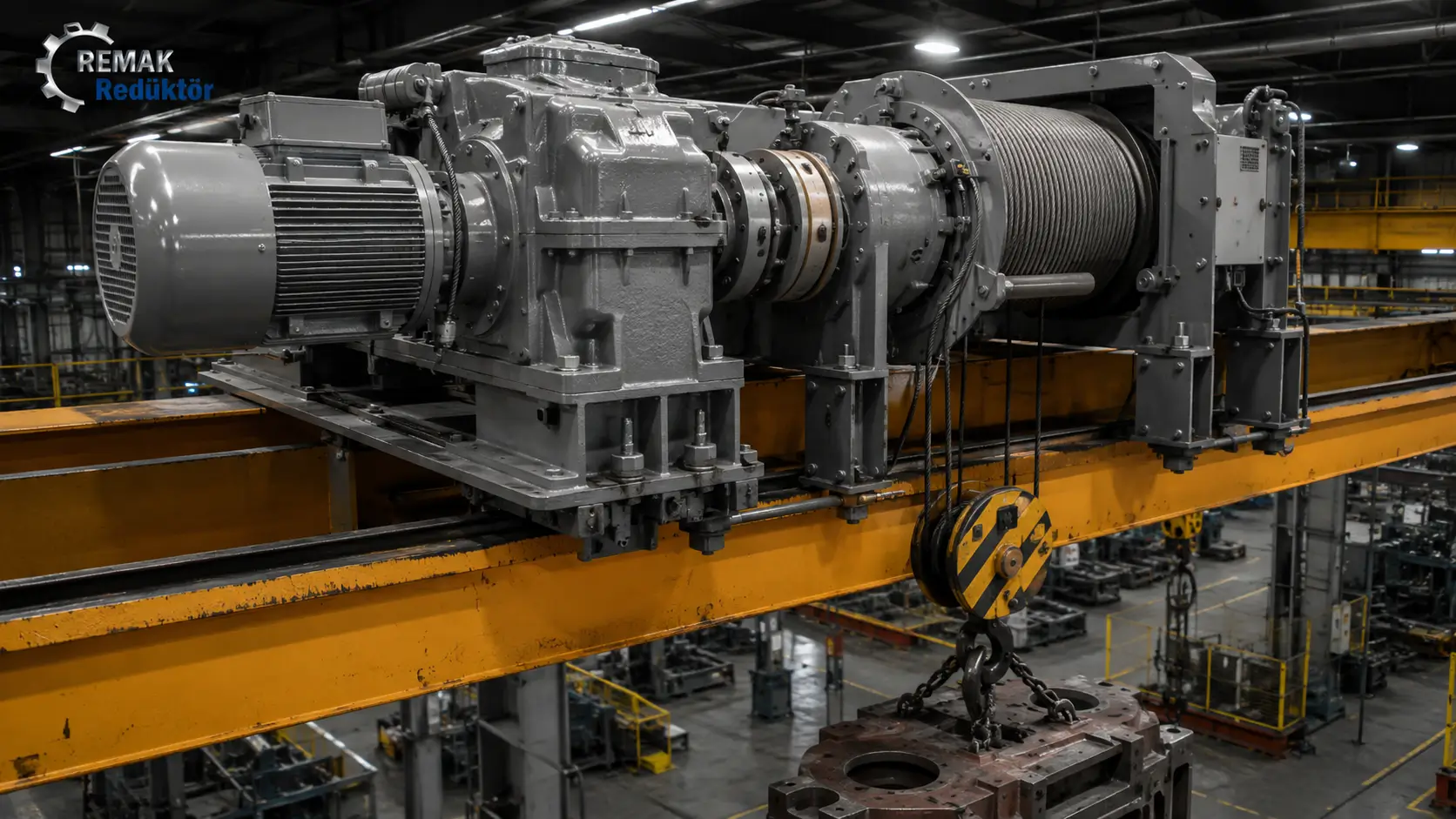

Bir köprülü vinçte üç ayrı hareket vardır ve her biri farklı bir yük karakteri taşır. Kaldırma hareketi sürekli tam yük altında ve tek yönde ağır çalışır; burada yüksek tork kapasitesi ve iyi ısı davranışı öne çıkar. Genellikle kompakt yapısı ve yüksek tork yoğunluğu nedeniyle planet dişli redüktörler veya güçlendirilmiş helisel yapılar tercih edilir.

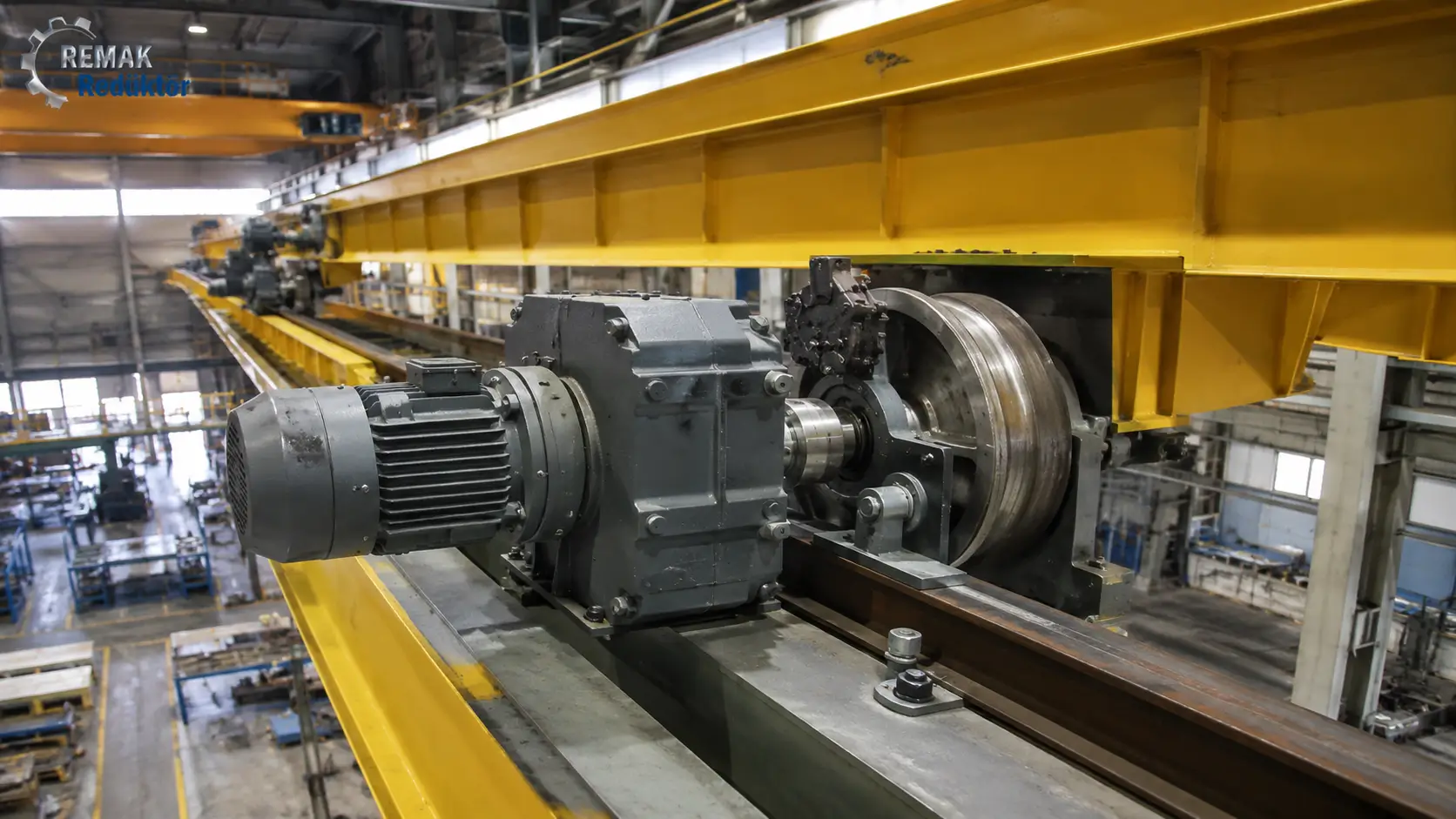

Yürütme hareketinde yük, kaldırmadaki gibi doğrudan redüktöre binmez. Burada tekerleğin yuvarlanma direnci, köprünün kütlesi ve hızlanma anındaki atalet kuvveti belirleyicidir. Bu nedenle çoğu yürütme uygulamasında helisel dişli redüktörler yeterli olur ve daha ekonomik bir çözüm sunar.

Araba hareketi ise en hafif yüklü ama en sık devreye giren harekettir. Kısa mesafede sürekli ileri geri çalışması nedeniyle burada tork kapasitesinden çok, sık kalkış ve duruşa dayanım, düşük boşluk ve hassas duruş önemlidir. Aynı vinçte üç hareket için üç farklı seri kullanılması bu yüzden bir tutarsızlık değil, bilinçli bir tercihtir.

Tork ve Çevrim Oranı Hesabında Doğru Sıra

Hesaba her zaman çıkıştan başlanır. Kaldırma hareketinde tambur çapı ve halat donanım oranı üzerinden tambur milindeki tork bulunur; kaldırma hızı ile tambur çapı da tambur devrini verir. Bu iki değer, redüktörden istenen çıkış torkunu ve çıkış devrini net biçimde tanımlar.

İkinci adım çevrim oranıdır. Motor devrinin çıkış devrine bölünmesi teorik oranı verir, ancak katalogdaki en yakın standart orana yuvarlanır. Bu yuvarlama sonrası kaldırma hızının tekrar kontrol edilmesi gerekir, çünkü küçük bir oran farkı sahada gözle görülür bir hız değişimine dönüşebilir.

Üçüncü adım verim ve emniyettir. Redüktör verimi düşüldükten sonra motor gücü belirlenir, ardından çalışma sınıfına uygun servis faktörü uygulanır. Bu adımı atlayıp katalog torkuna göre seçim yapmak, vinç uygulamalarında en sık görülen hatadır. Hesap adımlarını detaylı biçimde takip etmek isteyenler için redüktör hesabı sayfamızdaki yöntem iyi bir başlangıç noktasıdır.

Seçim Sırasında Kontrol Edilmesi Gereken Teknik Kriterler

Aşağıdaki başlıklar, teklif aşamasında paylaşıldığında doğru redüktörün ilk denemede belirlenmesini sağlar:

• Kaldırma kapasitesi ve kanca yükü: Nominal yükün yanında dinamik yük payı da belirtilmelidir.
• Kaldırma hızı ve tambur çapı: Çıkış devrinin ve çevrim oranının temelini oluşturur.
• Çalışma sınıfı ve günlük çalışma süresi: Servis faktörünün doğru uygulanması buna bağlıdır.
• Devreye girme sıklığı: Saatteki kalkış duruş sayısı, ısınma ve yorulma davranışını belirler.
• Montaj şekli ve mil çıkışı: Ayaklı, flanşlı veya kovan geçmeli bağlantı tercihi net olmalıdır.
• Fren tipi ve fren torku: Motor freni, disk fren veya ek emniyet freni ihtiyacı önceden tanımlanmalıdır.
• Ortam koşulları: Sıcaklık, toz, nem ve açık alan çalışması sızdırmazlık ile boya sınıfını etkiler.
• Alan kısıtı: Araba içinde ya da köprü üzerinde kullanılabilir boyut, seri tercihini doğrudan değiştirir.

Bu bilgileri toparlamak zaman alsa da, sonrasında yapılacak revizyonlardan çok daha kısa sürer.

Çalışma Sınıfı ve Devreye Girme Sıklığının Etkisi

Vinç redüktörü seçiminde çalışma sınıfı, tork değerinden sonraki en kritik veridir. Günde birkaç kez kullanılan bir bakım vinci ile üç vardiya çalışan bir dökümhane vinci aynı torku istese bile aynı redüktörü kullanamaz. İkinci durumda dişli, rulman ve yağ, çok daha yüksek bir yorulma yüküne maruz kalır.

Devreye girme sıklığı da benzer şekilde belirleyicidir. Her kalkışta dişli yüzeyleri ani bir tork darbesi alır, her duruşta fren ısı üretir. Saatte yüzden fazla devreye giren bir sistemde bu darbeler toplandığında, kâğıt üzerinde yeterli görünen bir redüktör beklenenden çok önce yorulur.

Isı yönetimi bu noktada devreye girer. Sürekli çalışan yüksek oranlı sistemlerde yağ sıcaklığı, yağ filminin taşıma kapasitesini düşürecek seviyeye çıkabilir. Bu durumda ya bir üst gövde seçilir ya da harici soğutma ile yağ sıcaklığı sınırlanır.

Fren, Kilit ve Emniyet Donanımlarının Seçime Etkisi

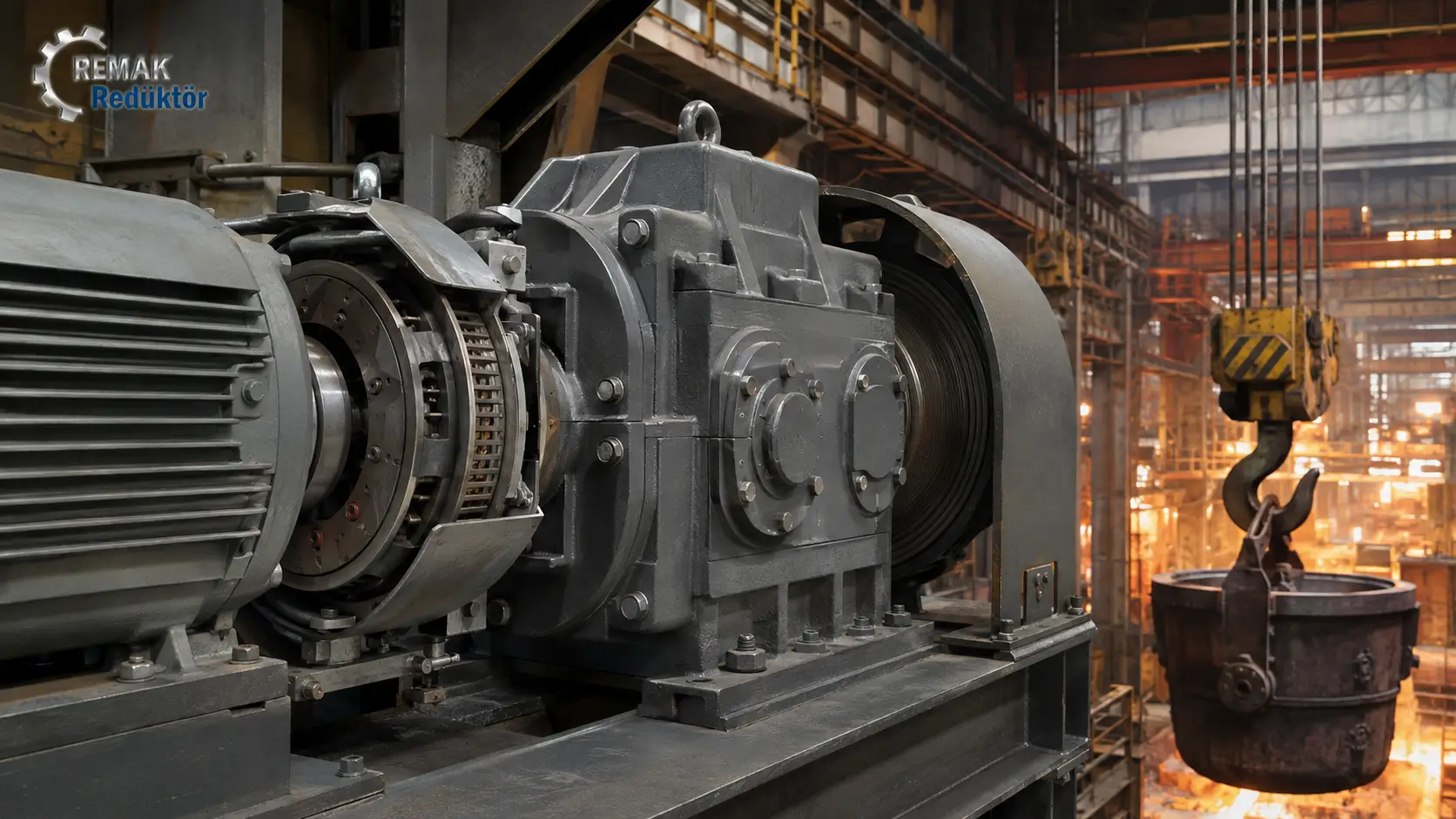

Kaldırma hareketinde yükün geri kaçmaması gerekir. Bu nedenle redüktör tek başına değerlendirilmez; motorun üzerindeki elektromanyetik fren, gerekiyorsa ikinci bir emniyet freni ve geri dönüşü engelleyen kilit birlikte planlanır. Frenler ve kilitler konusundaki tercihler, redüktörün mil ve gövde boyutunu da etkileyebilir.

Fren torku, yükü tutmaya yetecek değerin üzerinde seçilir; ancak abartılı bir fren torku da yükün sert durmasına ve dişli üzerinde gereksiz darbeye yol açar. Doğru yaklaşım, kaldırma torku ile fren torkunu birbirine oranlı biçimde belirlemektir.

Yürütme ve araba hareketlerinde fren daha çok konumlandırma amacı taşır. Burada aranan şey yüksek tutma torku değil, tekrarlanabilir ve yumuşak duruştur. Bu ayrım gözden kaçtığında, aynı fren tipinin üç harekette birden kullanılması gibi pratik sorunlar ortaya çıkar.

Montaj Pozisyonu, Bağlantı Şekli ve Sahaya Uyum

Redüktörün yağlaması, montaj pozisyonuna göre planlanır. Yatay çalışacak bir gövdeyi dikey konumda kullanmak, yağ seviyesinin üst rulmanlara ulaşmamasına ve kısa sürede hasara yol açar. Bu nedenle sipariş aşamasında montaj pozisyonunun net biçimde belirtilmesi gerekir.

Bağlantı şekli de projeye göre değişir. Tambur miline kovan geçmeli bağlanan çözümler alan kazandırırken, flanşlı bağlantılar daha rijit bir yapı sunar. Araba ve yürütme uygulamalarında ise şaft montajlı gövdeler genellikle daha pratik bir kurulum sağlar.

Hizalama, çoğu vinç arızasının görünmeyen sebebidir. Mil eksenlerinde birkaç onda milimetre kaçıklık, yüksek torkta ciddi radyal yüke dönüşür. Kurulum sırasında montaj ve hizalama esaslarına uyulması, redüktör ömrünü doğrudan uzatır.

Bakım Planı ve Uzun Ömür İçin Yapılacaklar

Vinç redüktörlerinde bakım, arıza sonrası değil takvime göre yapıldığında anlam kazanır. Aşağıdaki uygulamalar sahada en çok fark yaratan başlıklardır:

• İlk 500 çalışma saatinde ilk yağ değişimini yapmak ve gelen metal partiküllerini kontrol etmek.
• Yağ seviyesini ve rengini periyodik olarak izlemek, koyulaşan yağı beklemeden değiştirmek.
• Gövde sıcaklığını takip etmek; normalin üzerindeki bir artışı yağlama veya yük sorununun işareti saymak.
• Keçe ve sızdırmazlık elemanlarını her bakımda gözle kontrol etmek.
• Fren aşınma payını ölçmek ve ayarını çalışma sınıfına göre planlamak.
• Titreşim ve ses değişimini kayıt altına almak, ani değişimde yük altında çalıştırmayı durdurmak.

Bu kontrollerin çoğu on beş dakikadan kısa sürer, ancak plansız bir duruşun maliyeti yanında ölçülemeyecek kadar küçüktür.

Doğru Redüktörü Belirlemenin Kısa Yolu

Kısacası vinç ve kaldırma sistemlerinde redüktör seçimi, tork hesabıyla başlayıp çalışma sınıfı, fren donanımı ve montaj koşullarıyla tamamlanan bütünlüklü bir çalışmadır. Kaldırma, yürütme ve araba hareketlerinin ayrı ayrı değerlendirilmesi, hem yatırım maliyetini hem de arıza riskini belirgin biçimde düşürür.

Remak Redüktör olarak vinç uygulamalarında yük, hız ve çalışma sınıfı verilerinizden yola çıkarak uygun seriyi ve çevrim oranını belirliyor, projeye özel gövde ve bağlantı çözümleri üretiyoruz. Seçim mantığını daha ayrıntılı incelemek için redüktör seçimi sayfamıza, uygulamaya özel çözümlerimiz için vinç sistemleri sayfamıza göz atabilir, projenizi doğrudan mühendislik ekibimizle değerlendirmek için iletişim formumuzu kullanabilirsiniz.
