Un reductor de tornillo sin fin es un elemento de transmisión de potencia que modifica el movimiento tanto en dirección como en velocidad mediante un eje sin fin con forma de tornillo y una rueda dentada que engrana con él. Reduce de forma importante la alta velocidad procedente del motor en una sola etapa y, a cambio, aumenta de manera notable el par de salida. En resumen, sirve en cualquier lugar donde se necesite un movimiento de giro potente pero controlado.
Entonces, ¿por qué se prefiere tanto este tipo de reductor? La respuesta está en gran medida en su característica distintiva: el autobloqueo. Esta estructura, en la que la carga del lado de salida no puede hacer retroceder el sistema, lo hace indispensable en muchos mecanismos que requieren seguridad. A continuación, abordamos con claridad todos los temas de interés, desde su principio de funcionamiento y ventajas hasta sus áreas de uso y criterios de selección correctos. Quienes deseen revisar los modelos pueden visitar directamente nuestra categoría de reductores de tornillo sin fin .

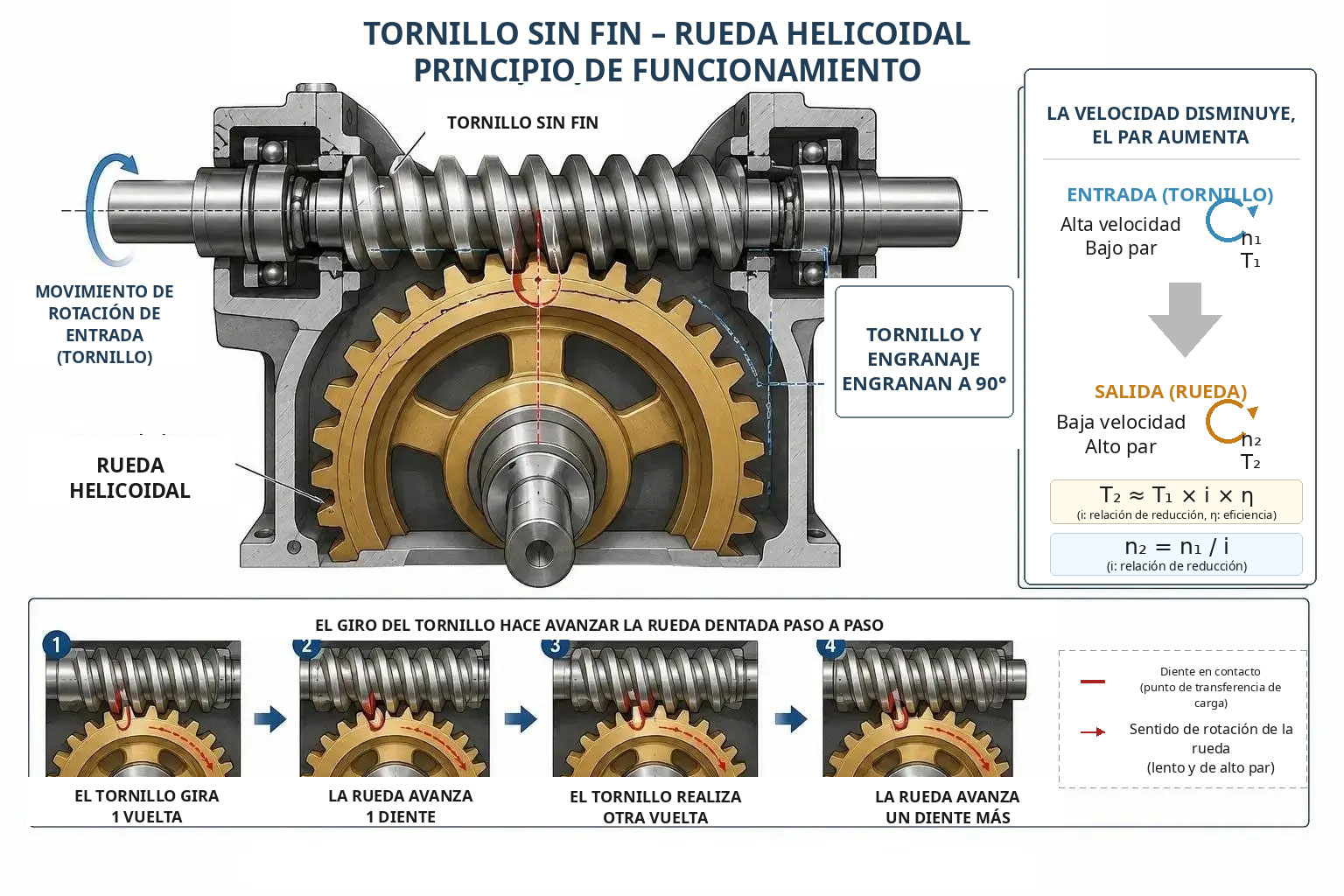

¿Qué es un reductor de tornillo sin fin y cómo funciona?
En el corazón del sistema hay dos piezas. Una es el tornillo sin fin helicoidal y la otra es la rueda dentada sin fin que engrana con él. El movimiento de giro procedente del motor llega primero al tornillo sin fin; a medida que el tornillo gira, hace avanzar la rueda dentada diente a diente. En cada vuelta completa del tornillo, la rueda gira solo un diente, creando la gran diferencia de velocidad entre la entrada y la salida, es decir, la relación de reducción.
El aspecto más práctico de esta estructura es que transmite el movimiento cambiando su dirección noventa grados. Como el eje de entrada y el eje de salida están posicionados perpendicularmente entre sí, el reductor puede instalarse fácilmente en espacios estrechos y limitados. Como reduce la velocidad y cambia la dirección al mismo tiempo, se obtienen dos funciones en una sola pieza.
El contacto entre el tornillo y la rueda funciona por deslizamiento. Esto convierte la lubricación en un factor que determina directamente el rendimiento. Cuando se utiliza el aceite correcto, se conserva la eficiencia y se prolonga la vida útil de los dientes. Si desea conocer los puntos que diferencian al reductor de tornillo sin fin de otros tipos, nuestra página de tipos de reductores donde puede ver diferentes estructuras juntas, es un buen punto de partida.
Ventajas del reductor de tornillo sin fin
Hay razones concretas por las que este tipo de reductor está tan extendido en la industria. Al resumir los puntos destacados, aparece el siguiente cuadro:
- Alta reducción en una sola etapa: Ofrece un amplio rango de reducción en una sola carcasa, sin necesidad de una etapa adicional. Esto significa ahorro tanto de espacio como de piezas.
- Estructura compacta: Gracias a la posición perpendicular de los ejes de entrada y salida, cabe en volúmenes pequeños y elimina en gran medida el problema del espacio de montaje.
- Funcionamiento silencioso: El contacto deslizante de los dientes reduce el ruido. Es una ventaja clara en instalaciones donde el silencio es una prioridad.
- Solución económica: En comparación con lograr la misma relación de reducción con otros tipos, generalmente es más asequible.
- Montaje sencillo: Gracias a su bajo número de piezas móviles y a su estructura simple, la instalación y el mantenimiento son fáciles.
Cada uno de estos puntos aporta a la empresa ahorro de espacio y presupuesto cuando se elige para la aplicación correcta. Sin embargo, entre las ventajas enumeradas hay una característica que hace que este reductor sea realmente único.
Función de autobloqueo
El punto más crítico que distingue al reductor de tornillo sin fin de muchos otros tipos es que el movimiento es unidireccional. El motor hace girar el tornillo sin fin y la rueda gira, pero en la mayoría de los diseños una fuerza procedente del eje de salida no puede hacer girar el tornillo hacia atrás. Esta estructura que impide el retroaccionamiento se denomina autobloqueo.
El valor de esta característica aparece en sistemas donde no se desea que la carga se mueva de forma involuntaria. En un ascensor, una barrera o un transportador que eleva carga, la carga debe permanecer fija en su lugar en cuanto el motor se detiene. Gracias al autobloqueo, esta seguridad se consigue sin necesidad de un mecanismo de freno adicional.
En resumen, esta característica no es solo un detalle técnico; es una ventaja directamente relacionada con la seguridad laboral. Si el retroceso de la carga supone un riesgo serio, el reductor de tornillo sin fin se convierte en una solución sin rival en este punto.
Desventajas y puntos a tener en cuenta
Como toda solución de transmisión de potencia, esta también tiene límites que deben considerarse. El tema más conocido es la eficiencia. Como el movimiento se transmite mediante fricción por deslizamiento, especialmente en relaciones de reducción altas la eficiencia puede quedar por debajo de la de otros tipos de engranajes. Esto significa que una parte de la energía se convierte en pérdida.
Como consecuencia natural de la fricción, también se produce cierta generación de calor. En sistemas que trabajan de forma continua y bajo cargas pesadas, este calor debe mantenerse equilibrado con una lubricación adecuada y, cuando sea necesario, con refrigeración. Dado que estos dos temas son asuntos detallados por sí mismos, aquí nos limitamos a mencionarlos brevemente; lo importante es tenerlos en cuenta durante la fase de selección.
Otro punto es que la función de autobloqueo puede producir el efecto contrario en algunas aplicaciones. En un mecanismo que necesita giro libre, este bloqueo puede crear una situación no deseada. Por eso, definir correctamente desde el principio la carga y la forma de movimiento evita problemas futuros. Al determinar la carcasa y la relación correctas, nuestra guía de selección de reductores puede servir de orientación.
Áreas de uso del reductor de tornillo sin fin
Su estructura compacta y su alta capacidad de reducción hacen que este reductor sea útil en sectores muy diferentes. Las áreas más frecuentes son las siguientes:
- Sistemas de transportadores y bandas: Se utiliza ampliamente en el transporte de materiales porque reduce la velocidad de la banda y aumenta el par.
- Máquinas de envasado y embalaje: Gracias a su movimiento regular y silencioso, se adapta a aplicaciones de líneas sensibles.
- Ascensores y barreras: La función de autobloqueo ofrece seguridad al impedir movimientos no deseados de la carga y del brazo.
- Agitadores y mezcladores: Produce el giro lento pero potente necesario para procesar productos de alta viscosidad.
- Sistemas de seguimiento solar: Se prefiere para orientar los paneles con precisión durante todo el día.
- Equipos de líneas alimentarias: Su funcionamiento sin vibraciones y su movimiento estable son adecuados para líneas que requieren higiene y precisión.
Esta diversidad muestra claramente por qué el reductor de tornillo sin fin se dirige a una base de usuarios tan amplia. Desarrollada especialmente para el campo de la energía solar, la serie Solar Tracker es una solución destacada para esta necesidad. Si desea revisar ejemplos específicos de su sector, también puede visitar nuestra página de áreas de aplicación .
¿Reductor de tornillo sin fin o reductor helicoidal/cónico? ¿Cuál se debe elegir en cada caso?
La elección entre dos tipos de reductores suele definirse según la prioridad de la aplicación. Si lo que busca es alta eficiencia y baja generación de calor, reductores de engranajes helicoidales se sitúan un paso por delante. Este tipo ofrece ventaja en líneas continuas y de trabajo pesado porque transmite la energía con menos pérdidas. Para necesidades de accionamiento en distintas direcciones, reductores agrícolas de engranajes cónicos entran en juego.
En cambio, si la prioridad es una alta reducción, una estructura compacta y el autobloqueo, el reductor de tornillo sin fin es indiscutiblemente una opción más adecuada. En sistemas donde no se desea que la carga retroceda, esta característica por sí sola se vuelve determinante. Para concretar la comparación, puede consultar la siguiente tabla:
| Característica | Tornillo sin fin | Engranaje helicoidal |
|---|---|---|
| Reducción en una sola etapa | Muy alta | Media |
| Eficiencia | Relativamente baja | Alta |
| Autobloqueo | Existe | No existe |
| Nivel de ruido | Muy silencioso | Silencioso |
| Coste | Económico | Medio-alto |
Los valores de la tabla tienen un objetivo de comparación general; la elección definitiva siempre debe confirmarse según la relación de reducción, el tipo de carga y el entorno de trabajo de la aplicación. Cuando tenga dudas, evaluar estas tres variables juntas suele ayudarle a avanzar por el camino correcto.
Contáctenos para elegir el reductor correcto
Determinar el reductor de tornillo sin fin más adecuado para su aplicación requiere interpretar correctamente las variables técnicas. Cuando se evalúan juntos la relación de reducción, la necesidad de par y las condiciones de montaje, se obtiene un sistema duradero y eficiente. En este punto, consultar a un equipo experimentado en lugar de avanzar por estimaciones le ahorra tiempo y costes.
Ya sea que renueve una línea existente o construya un proyecto desde cero, podemos determinar juntos el modelo más adecuado para su necesidad. Para recibir una oferta y soporte técnico, basta con ponerse en contacto con Remak Redüktör .
Preguntas frecuentes sobre reductores de tornillo sin fin
¿Cuánta relación de reducción puede proporcionar un reductor de tornillo sin fin en una sola etapa?
Los reductores de tornillo sin fin ofrecen un rango de reducción muy amplio en una sola etapa, y este es uno de sus puntos más fuertes. Mientras que para obtener la misma relación con otros tipos a menudo se necesita una etapa adicional, el reductor de tornillo sin fin lo consigue en una sola carcasa. La relación exacta se determina según los valores de velocidad y par requeridos por la aplicación.
¿Puede un reductor de tornillo sin fin girarse en sentido inverso?
En la mayoría de los diseños, no. Debido a la función de autobloqueo, el movimiento se transmite en un solo sentido desde el motor hacia la salida, y una fuerza procedente del eje de salida no puede hacer girar el tornillo hacia atrás. Esto es una ventaja en sistemas que requieren seguridad, pero una limitación que debe considerarse en aplicaciones que requieren giro libre.
¿Por qué se prefieren los reductores de tornillo sin fin en sistemas solar tracker?
Los paneles solares deben orientarse de forma lenta y precisa durante todo el día. El reductor de tornillo sin fin produce este movimiento lento y controlado y, gracias al autobloqueo, evita que el panel pierda su posición por efectos externos como el viento. Estas dos características lo hacen ideal para sistemas de seguimiento solar.
¿Qué determina la vida útil de un reductor de tornillo sin fin?
Los principales factores que determinan la vida útil son la elección correcta de la relación de reducción, el dimensionamiento adecuado al tipo de carga y el mantenimiento regular. Dejar un margen de seguridad en un reductor expuesto a cargas de impacto es más crítico que en uno que trabaja con carga constante. La lubricación adecuada y el control de temperatura también ralentizan el desgaste de los dientes y prolongan la vida útil.
¿Por qué es importante la elección del aceite en los reductores de tornillo sin fin?
En estos reductores, el movimiento se transmite por fricción de deslizamiento; por eso el aceite afecta directamente a la eficiencia y a la durabilidad de los dientes. Un aceite con viscosidad incorrecta aumenta la fricción y acelera el calentamiento, provocando desgaste. En cambio, un reductor que trabaja con el aceite correcto es más eficiente y más duradero.
