IP koruma sınıfı, bir elektrikli ekipmanın katı cisimlere ve suya karşı ne ölçüde korunduğunu gösteren, IEC 60529 standardıyla tanımlanmış iki haneli bir kodlamadır. Koddaki ilk rakam toz ve katı cisim girişine, ikinci rakam ise su girişine karşı korumayı ifade eder. Rakam büyüdükçe koruma seviyesi artar. Örneğin IP65 kodundaki 6, gövdenin tamamen toz sızdırmaz olduğunu; 5 ise düşük basınçlı su jetine dayandığını anlatır.
Bu kod, redüktör ve motor seçiminde çoğu zaman katalogda geçilen bir satır olarak kalır; oysa sahadaki arıza kayıtlarına bakıldığında ekipman ömrünü kısaltan nedenlerin başında ortam koşullarına uygun olmayan koruma sınıfı gelir. Çimento tesisinde IP54 bir motor, gıda hattında yıkamaya dayanmayan bir gövde ya da açık arazide nefesliği yanlış konumlanmış bir redüktör, teknik olarak doğru boyutlandırılmış olsa bile kısa sürede devre dışı kalır. Aşağıda kodun nasıl okunduğunu, yaygın sınıfların ne anlama geldiğini ve hangi çalışma ortamında hangi seviyenin gerektiğini ele alıyoruz.
IP Koruma Sınıfı Nedir?
IP, İngilizce Ingress Protection yani "giriş koruması" ifadesinin kısaltmasıdır. Bir muhafazanın içine dışarıdan istenmeyen maddelerin girmesine karşı sağladığı korumayı standart bir dille tarif eder. Amaç iki yönlüdür: içerideki elektrikli parçaların zarar görmesini engellemek ve insanın tehlikeli parçalara temas etmesini önlemek.
Kodun yapısı sabittir: IP harfleri, ardından iki rakam. Bazı ürünlerde bu iki rakamdan sonra ek harfler bulunabilir; endüstriyel tahrik ekipmanlarında en sık karşılaşılanı yüksek basınçlı yıkamaya işaret eden K harfidir.
IP kodunun neyi anlatmadığını bilmek de en az anlattığı kadar önemlidir. Bu kod;
- Mekanik darbeye dayanımı göstermez; darbe direnci ayrı bir kodlamayla (IK) ifade edilir.
- Korozyona, kimyasal saldırıya veya UV etkisine karşı dayanımı kapsamaz.
- Ekipmanın ısıl davranışı hakkında bilgi vermez. Kapalı ve sızdırmaz bir gövde ısıyı da içeride tutar; bu nedenle yüksek IP sınıfı seçilirken soğutma tarafı ayrıca değerlendirilmelidir. Konuyu soğutma sayfamızda ayrıntılı ele aldık.
IP Kodu Nasıl Okunur?
İki rakam birbirinden bağımsız değerlendirilir. Bir ekipmanın toz korumasının yüksek olması, su korumasının da yüksek olduğu anlamına gelmez. Aşağıdaki tablo her iki hanenin karşılıklarını gösterir:
| Rakam | 1. hane — katı cisim ve toz koruması | 2. hane — su koruması |
|---|---|---|
| 0 | Koruma yok | Koruma yok |
| 1 | 50 mm ve üzeri cisimler (el arkası teması) | Dikey damlayan su |
| 2 | 12,5 mm ve üzeri cisimler (parmak) | 15° eğime kadar damlayan su |
| 3 | 2,5 mm ve üzeri cisimler (alet, kalın tel) | 60°'ye kadar püskürtülen su (yağmur) |
| 4 | 1 mm ve üzeri cisimler (ince tel, vida) | Her yönden gelen su sıçraması |
| 5 | Sınırlı toz girişi, çalışmayı engellemeyecek miktarda | Düşük basınçlı su jeti |
| 6 | Tam toz sızdırmaz | Kuvvetli su jeti |
| 7 | — | 1 metrede geçici daldırma (30 dakika) |
| 8 | — | Sürekli daldırma, koşulları üreticiyle belirlenir |
| 9 | — | Yüksek basınçlı ve yüksek sıcaklıkta su jeti |
Kritik bir ayrıntı: koruma seviyeleri her zaman birikimli değildir. İkinci hanedeki 7 ve 8 değerleri daldırmayı, 5 ve 6 ise basınçlı jeti tarif eder ve bunlar farklı test yöntemleridir. IP67 sınıfı bir gövde suya batırıldığında sızdırmayabilir ama yüksek basınçlı bir hortumla yıkandığında koruma sağlamayabilir. Her iki koşulun da bulunduğu uygulamalarda ekipmanın IP67 ve IP69K gibi çift sınıflı olarak belgelenmiş olması gerekir.
IP Koruma Sınıfları Tablosu
Endüstriyel redüktör ve motorlarda en sık karşılaşılan sınıflar ve karşılıkları aşağıdadır:
| IP kodu | Toz koruması | Su koruması | Tipik kullanım |
|---|---|---|---|
| IP54 | Sınırlı toz girişi | Her yönden su sıçraması | Kapalı üretim holleri, makine daireleri, atölyeler |
| IP55 | Sınırlı toz girişi | Düşük basınçlı su jeti | Ara sıra hortumla temizlenen kapalı alanlar |
| IP65 | Tam toz sızdırmaz | Düşük basınçlı su jeti | Tozlu üretim ortamları, saçak altı dış montaj |
| IP66 | Tam toz sızdırmaz | Kuvvetli su jeti | Açık saha, kıyı bölgeleri, yıkanan hatlar |
| IP67 | Tam toz sızdırmaz | Geçici daldırmaya dayanıklı | Su basma riski olan çukur ve kanal yerleşimleri |
| IP68 | Tam toz sızdırmaz | Sürekli daldırmaya dayanıklı | Sürekli su altında kalan özel uygulamalar |
Redüktör ve Motorlarda Hangi IP Sınıfı Gerekir?
Doğru sınıfı belirlemenin yolu, ekipmanın karşılaşacağı gerçek koşulları tarif etmekten geçer. Ortamdaki toz miktarı, temizlik yönteminin ne olduğu, ekipmanın yağmura maruz kalıp kalmadığı ve su birikmesi ihtimali dört temel sorudur.
Kapalı ve temiz üretim ortamları. Sıcaklığın kontrollü, tozun düşük olduğu montaj hatları ve makine dairelerinde IP54 seviyesi çoğu uygulama için yeterlidir. Bu ortamlarda gereğinden yüksek koruma sınıfı seçmek, ısı atımını zorlaştırdığı için fayda yerine sorun üretebilir.

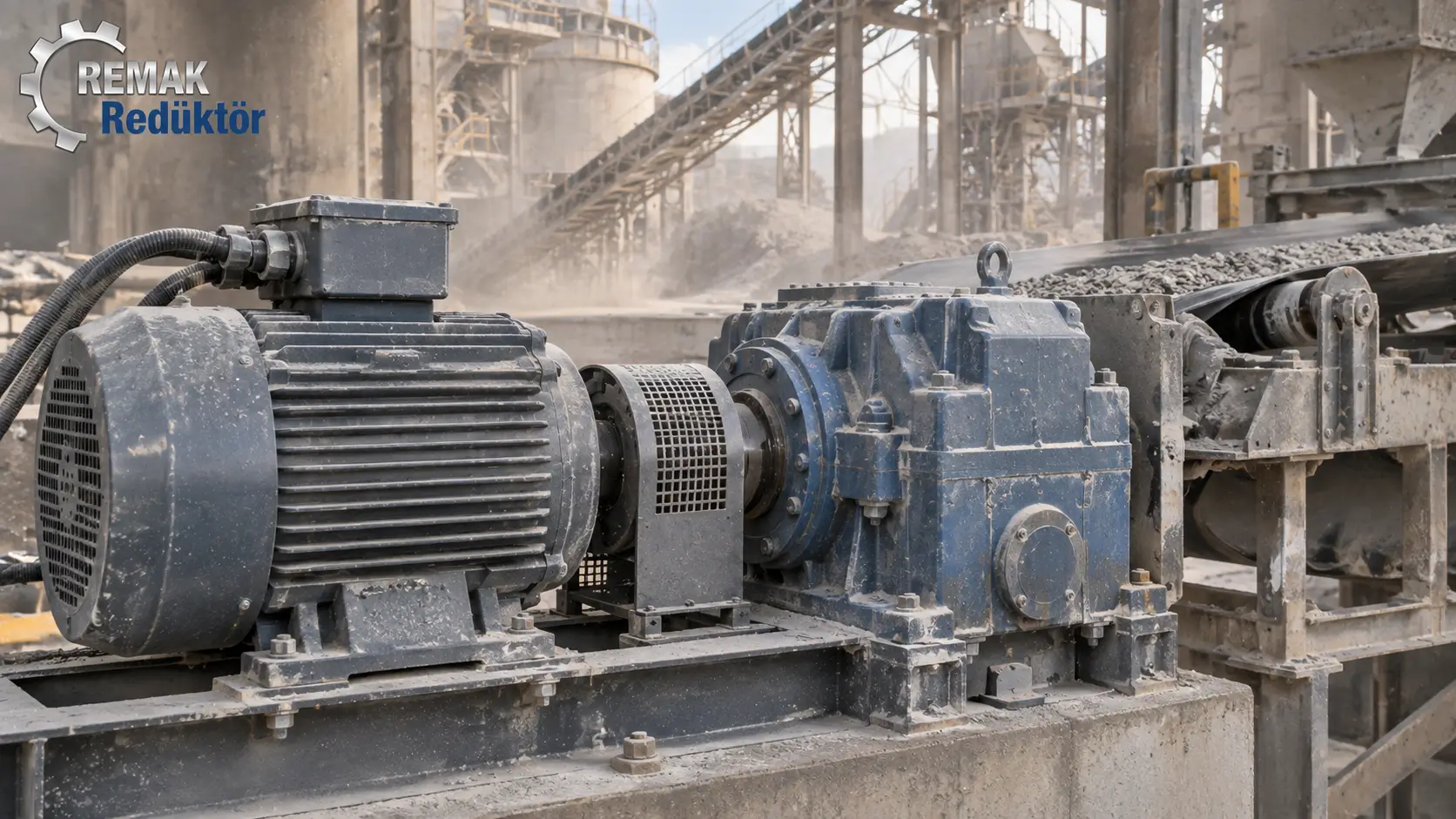

Yoğun tozlu ortamlar. Çimento, madencilik, kireç ve agrega tesislerinde tozun ince taneli ve aşındırıcı olması nedeniyle ilk hanenin 6 olması gerekir. Sınırlı toz girişine izin veren IP5X sınıfları bu ortamlarda yetersiz kalır; içeri sızan ince toz zamanla keçe yüzeylerini aşındırır ve rulman yağlamasını bozar. Bu tesislerde IP65 alt sınırdır.

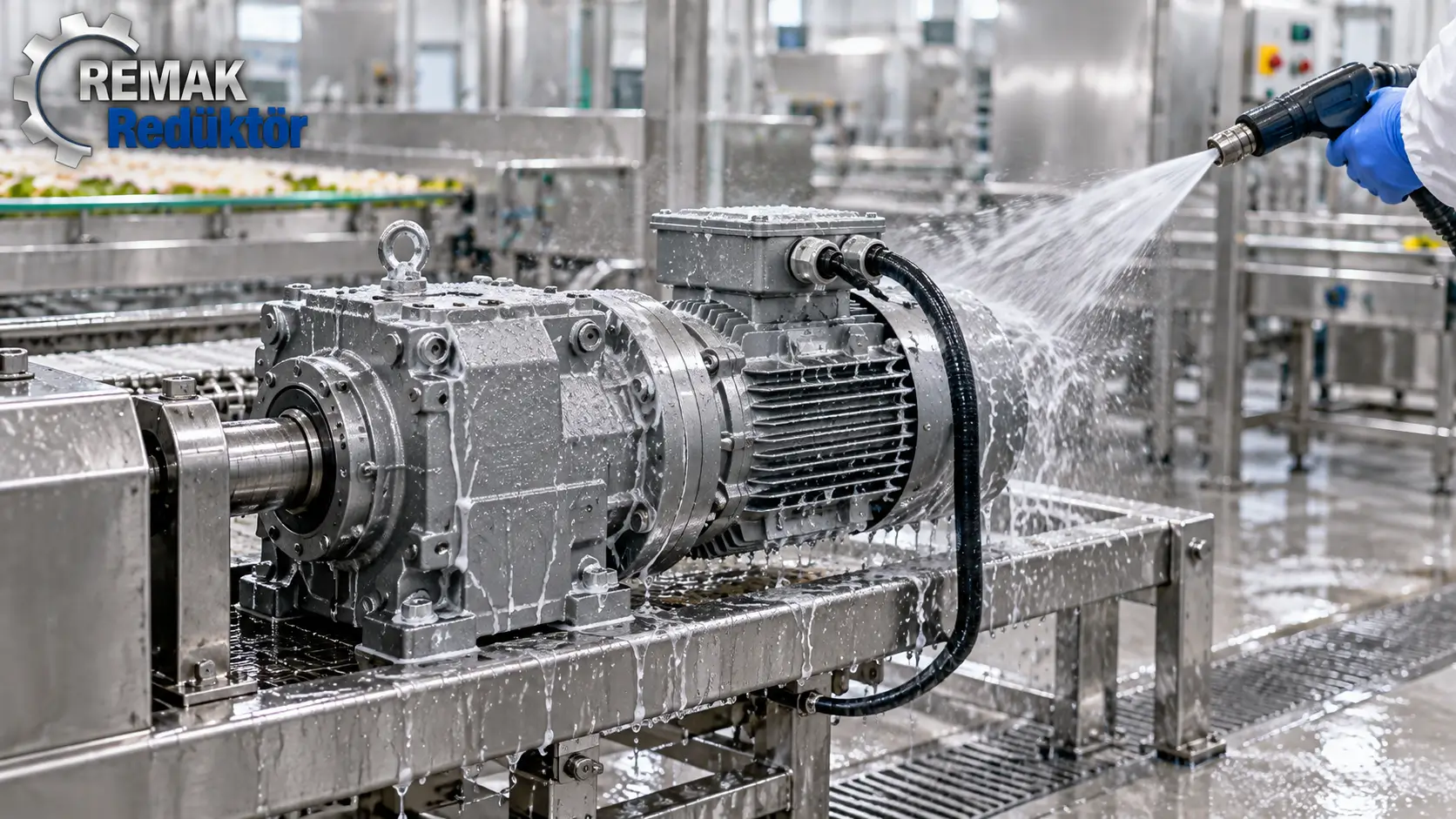

Yıkamalı hatlar. İçecek ve gıda üretiminde ekipman her vardiya sonunda basınçlı su ve kimyasalla temizlenir. Burada belirleyici olan su korumasıdır: IP66 seviyesi genellikle gerekir, yüksek basınçlı ve sıcak su kullanılan hatlarda ise IP69K aranır.

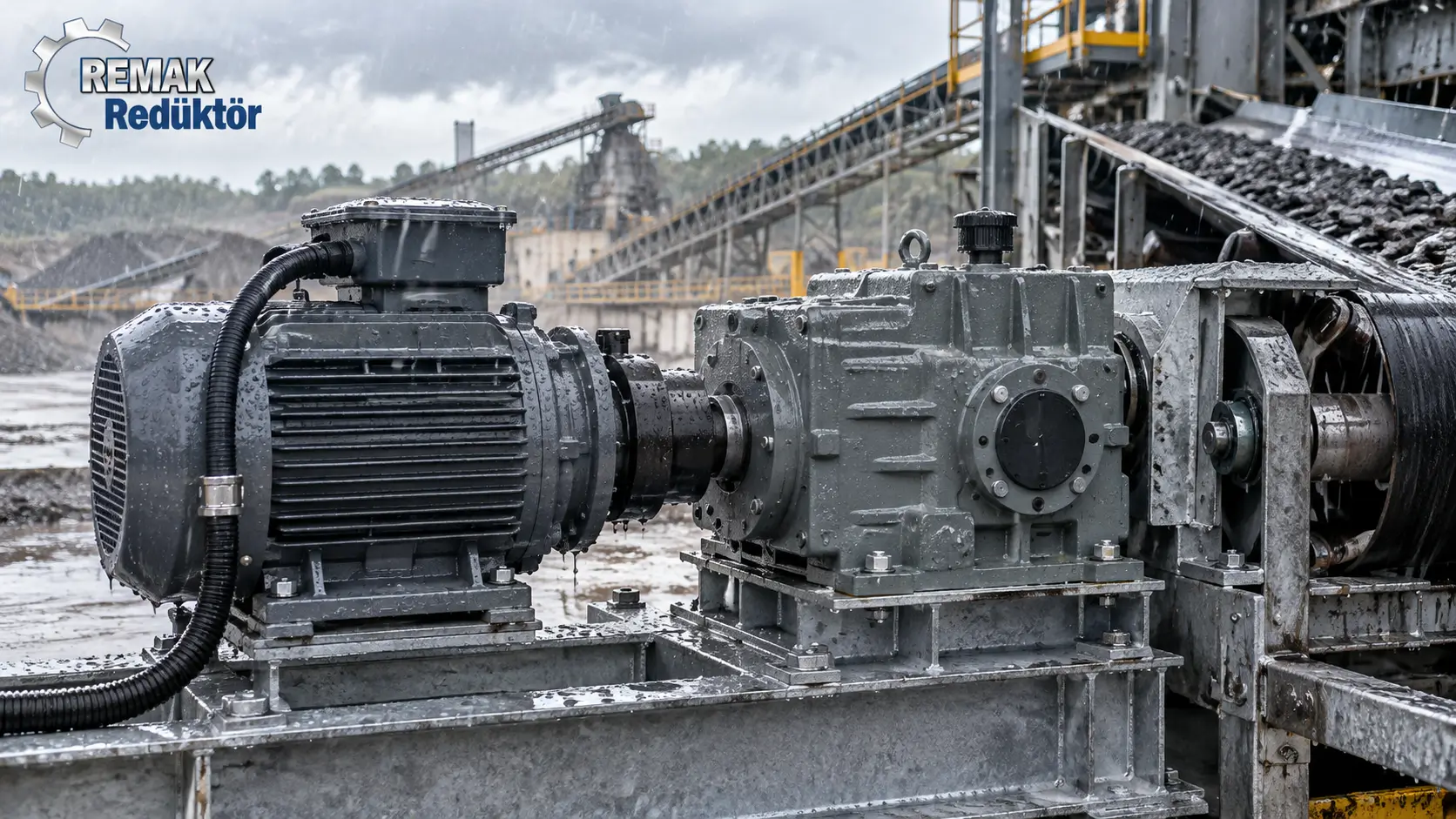

Açık alan ve dış ortam. Tarım makineleri, baraj kapak sistemleri ve açık sahada çalışan tesislerde IP65 alt sınır, IP66 güvenli tercihtir. Dış ortamda IP kodunun tek başına yeterli olmadığını da eklemek gerekir; gündüz ısınıp gece soğuyan gövde içeride basınç değişimi yaratır ve bu çevrim nemi içeri çeker. Bu nedenle dış montajda nefeslik seçimi ve konumu, boya sınıfı ve keçe tipi ayrıca planlanmalıdır.
Su birikme riski olan yerleşimler. Zemin altı kanal, pompa çukuru veya sel riski bulunan noktalarda ekipman geçici olarak su altında kalabilir. Bu senaryoda IP67 aranır.
Burada sık karıştırılan bir konuya değinmek gerekir: bir tahrik grubunda IP sınıfı çoğunlukla motor için beyan edilir. Redüktör gövdesinde ise korumayı sağlayan asıl unsur mil çıkışlarındaki keçeler, conta yüzeyleri ve nefesliktir. Ortam koşulu ağırlaştıkça çift dudaklı keçe, koruma kapağı veya özel keçe malzemesi gibi çözümler devreye girer; bu başlığın ayrıntısı için sızdırmazlık sayfamızı inceleyebilirsiniz. Motor tarafındaki koruma sınıfı, gövde tipi ve soğutma yöntemi arasındaki ilişki içinse motorlar sayfamız yol göstericidir.
Koruma sınıfı, seçim sürecinde tek başına ele alınan bir parametre değildir; güç, çevrim oranı, servis faktörü ve çalışma rejimiyle birlikte değerlendirilir. Bu parametrelerin tamamını içeren seçim yaklaşımını redüktör hesabı sayfamızda bulabilirsiniz.
Ortam Koşullarınıza Uygun Çözümü Birlikte Belirleyelim
Sahada erken arızalanan redüktör ve motorların önemli bir bölümünde sorun hesapta değil, ortam koşullarının eksik tarif edilmesindedir. Tozun tipi, temizlik yöntemi, ortam sıcaklığı ve montaj yeri baştan doğru aktarıldığında, koruma sınıfı ve sızdırmazlık çözümü buna göre kurgulanır.
1987'den bu yana redüktör ve dişli kutusu üreten Remak Redüktör olarak, çalışma ortamınıza uygun koruma sınıfı, keçe yapısı ve yüzey korumasını uygulamanızın gereklerine göre birlikte belirleyebiliriz. Ürün ailemizi inceleyebilir, projenizin teknik detaylarını paylaşmak için iletişim sayfamızdan bize ulaşabilirsiniz.
IP Koruma Sınıfı Hakkında Sıkça Sorulan Sorular
IP54 ile IP65 arasındaki fark nedir?
Fark her iki hanede de bulunur. IP54'te toz girişine sınırlı ölçüde izin verilir; içeri az miktarda toz girebilir ancak bu miktar cihazın çalışmasını engellemeyecek düzeyde kalmalıdır. IP65'te ise gövde tamamen toz sızdırmazdır. Su tarafında IP54 yalnızca sıçramaya, IP65 ise düşük basınçlı su jetine dayanır. Pratikte bu fark şu anlama gelir: tozun ince taneli ve sürekli olduğu bir ortamda IP54 ekipman zamanla keçe ve rulman aşınması yaşarken, IP65 ekipman etkilenmez. Temiz kapalı ortamlarda ise IP54 yeterli olduğu için IP65'e çıkmak ek fayda sağlamaz.
Dış ortamda çalışacak redüktör için hangi IP sınıfı seçilmelidir?
Açık alanda çalışan tahrik gruplarında IP65 alt sınır, yağmura ve yıkamaya doğrudan maruz kalan noktalarda IP66 uygun tercihtir. Ancak dış ortamda IP kodu tek başına yeterli bir ölçüt değildir. Gündüz ısınıp gece soğuyan gövde içeride basınç değişimi yaratır ve bu solunum etkisi nemi içeri çeker; sonuçta yağda su birikmesi ve korozyon oluşur. Bu nedenle dış montajda nefesliğin tipi ve konumu, keçe malzemesinin sıcaklık aralığı, gövde boyasının korozyon sınıfı ve gerekiyorsa koruyucu kapak birlikte planlanmalıdır.
IP67 sınıfı tozlu ortamda yeterli midir?
Toz koruması açısından yeterlidir, çünkü ilk hanedeki 6 rakamı gövdenin tamamen toz sızdırmaz olduğunu gösterir. Ancak dikkat edilmesi gereken nokta su tarafındadır: IP67 daldırma testine göre belgelenir, basınçlı su jeti testine göre değil. Tozlu ve aynı zamanda basınçlı suyla yıkanan bir ortamda IP67 tek başına güvence vermez; bu durumda ekipmanın IP66 veya IP69K sınıfını da karşıladığının belgelenmiş olması gerekir.
IP koruma sınıfı ile sızdırmazlık aynı şey midir?
Aynı şey değildir, hatta çoğu zaman ters yönü tarif ederler. IP sınıfı dışarıdan içeriye girişi, yani toz ve suyun ekipmana ulaşmasını engellemeyi ifade eder. Redüktörlerde sızdırmazlık ise büyük ölçüde içeriden dışarıya çıkışı, yani yağın kaçmamasını konu alır. İki kavram mil çıkışlarındaki keçelerde kesişir; aynı keçe hem yağı içeride tutar hem de dışarıdan kir girişini engeller. Bu yüzden bir ekipmanın IP sınıfı yüksek olsa bile, keçe tipi uygulamaya uygun seçilmediğinde yağ kaçağı yaşanabilir.
IP69K nedir, IP68'den farkı nedir?
IP69K, yüksek basınçlı ve yüksek sıcaklıktaki suyla yakın mesafeden yapılan yıkamaya dayanımı ifade eder. Test, yaklaşık 80 °C sıcaklıkta ve yüksek basınçta suyun farklı açılardan püskürtülmesiyle yapılır. IP68 ise basınç değil derinlik esaslıdır ve ekipmanın sürekli su altında kalabilmesini tarif eder. Yani IP68 bir gövde suya batırılabilir ama buharlı yıkama tabancasına dayanmayabilir. Gıda ve içecek üretim hatları gibi günlük yoğun temizlik yapılan alanlarda aranan sınıf IP69K'dır.
IP kodundaki X harfi ne anlama gelir?
X harfi, o hane için test yapılmadığını veya değer beyan edilmediğini gösterir; koruma olmadığı anlamına gelmez. Örneğin IPX7 kodu, ürünün su korumasının belgelendiğini ancak toz koruması için ayrıca bir test uygulanmadığını ifade eder. Endüstriyel ekipman seçiminde her iki hanenin de sayısal olarak beyan edilmiş olması tercih edilir; X içeren bir kodda eksik hane için üreticiden açıklama istenmelidir.
