Redüktör Nedir?
Remak Akademi redüktör nedir kesit görseli

Redüktör Ne Demek? Kısa Tanım

Redüktör, elektrik motorunun yüksek devrini dişli çarklar yardımıyla düşüren ve bu sırada çıkış milindeki torku artıran mekanik güç aktarma elemanıdır. Dişli kutusu veya hız düşürücü olarak da bilinir; motorun hızlı dönüşünü makinenin ihtiyaç duyduğu yavaş ama güçlü harekete çevirir.

Standart elektrik motorları kutup sayısına göre dakikada yaklaşık 750 ile 3.000 devir arasında döner. Bir konveyör, karıştırıcı, vinç ya da tarım makinesi ise çoğu zaman dakikada birkaç on devir ister. Redüktör bu farkı kapatır: devri düşürür, karşılığında torku yükseltir.

Bisiklette büyük arka dişliye geçtiğinizde pedalı daha çok çevirirsiniz ama yokuşu çok daha az zorlanarak çıkarsınız. Redüktör de aynı mantıkla çalışır; hızdan vazgeçer, kuvvet kazanır. Kelimenin kendisi de Fransızca "azaltan, düşüren" anlamındaki réducteur kelimesinden gelir.

Redüktörün İç Yapısı ve Parçaları

Bir redüktörün içinde birbirine kavrayan dişliler, bu dişlileri taşıyan miller, milleri destekleyen rulmanlar ve hepsini bir arada tutan gövde bulunur. Dişli tipi helisel, konik, planet veya sonsuz vida olabilir; bu temel yapı her tipte aynıdır. Dişlilerin ve kaplinlerin millere nasıl sabitlendiğini redüktörde kullanılan kilitler sayfamızda anlattık.

Redüktör dişli çark ikonu

Dişli çarklar

Küçük dişli (pinyon) büyük dişliyi döndürür; diş sayısı farkı devri düşürür, torku artırır.

Redüktör mili ikonu

Miller

Giriş mili hareketi motordan alır, çıkış mili makineye iletir.

Redüktör rulmanı ikonu

Rulmanlar

Milleri taşır, sürtünmeyi azaltır ve yükü gövdeye aktarır.

Redüktör gövdesi ikonu

Gövde

Parçaları hizalı tutar, yağı içinde saklar; genellikle dökme demir veya alüminyumdan üretilir.

Yağ, Keçe ve Tapalar Ne İşe Yarar?

Gövdenin içindeki yağ dişlileri ve rulmanları yağlar, sürtünmeyle oluşan ısıyı dağıtır. Yağın viskozitesi redüktör tipine, çalışma devrine ve ortam sıcaklığına göre seçilir; doğru sınıfı redüktör yağlama tablosunda bulabilirsiniz.

Millerin gövdeden çıktığı noktalardaki keçeler yağın dışarı kaçmasını ve içeri toz girmesini önler. Yağ doldurma, seviye, boşaltma ve havalandırma (basınç dengeleme) tapaları ise bakımın yapıldığı noktalardır. Keçe kaynaklı sızıntıların nedenlerini yağ keçesi ve yağ kaçağı yazımızda bulabilirsiniz.

Redüktör Nasıl Çalışır?

Redüktör, küçük bir dişlinin büyük bir dişliyi döndürmesi prensibiyle çalışır. Küçük dişli bir tur attığında büyük dişli turun yalnızca bir kısmını tamamlar; böylece çıkış devri düşer ve tork aynı oranda artar. İstenen oran tek dişli çiftiyle elde edilemiyorsa birden fazla kademe arka arkaya kullanılır.

Çalışma Prensibi Adım Adım

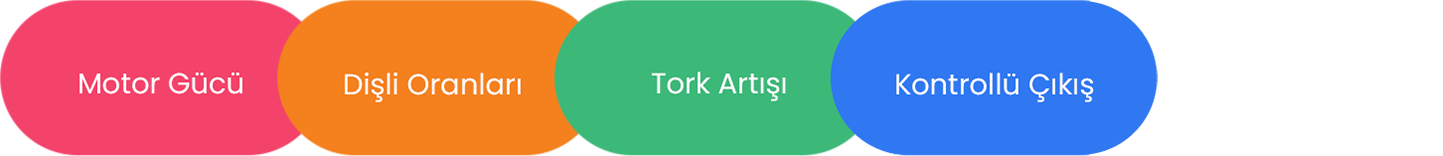

Redüktör çalışma prensibi: motor gücü, dişli oranları, tork artışı ve kontrollü çıkış



Motor, redüktörün giriş miline yüksek devirli dönme hareketi verir.



Giriş milindeki küçük dişli daha büyük dişliyi döndürür ve devir düşer.



Devir düştükçe çıkış milindeki tork aynı oranda artar.



Çıkış mili, makinenin ihtiyaç duyduğu düşük devri ve yüksek torku iletir.



Tahvil Oranı (i) ve Tork Nasıl Hesaplanır?

Redüktörün devri ne kadar düşürdüğünü tahvil oranı (i) gösterir. Bu değer katalog ve etiketlerde "oran" veya "ratio" olarak da geçer. Temel formüller şunlardır:

Hesaplanan değer Formül
Tahvil oranı (i) i = giriş devri (n1) ÷ çıkış devri (n2)
Tork (T) T (Nm) = 9550 × P (kW) ÷ n (d/dk)
Çıkış torku (T2) T2 ≈ T1 × i × η (η: redüktör verimi)

Örnek: 1500 d/dk dönen 1,5 kW'lık bir motora i = 50 oranlı redüktör bağlandığında çıkış devri 1500 ÷ 50 = 30 d/dk olur. Motor milindeki tork 9550 × 1,5 ÷ 1500 ≈ 9,55 Nm'dir. Çıkış torku teorik olarak 50 kat artarak yaklaşık 478 Nm'ye çıkar. Dişli kayıpları nedeniyle gerçek değer biraz daha düşüktür; örneğin %95 verimde yaklaşık 454 Nm olur.

Gerçek seçimde servis faktörü ve çalışma koşulları da hesaba katılır. Kendi değerlerinizle oranı ve torku hemen görmek için redüktör hesaplama aracımızı kullanabilirsiniz. Formüllerin adım adım anlatımı için redüktör hesabı, yalnızca devir için redüktör devir hesabı yazımıza bakabilirsiniz.

Redüktör Ne İşe Yarar?

Redüktörün temel işi, motorun hızlı ama zayıf hareketini makinenin ihtiyaç duyduğu yavaş ama güçlü harekete çevirmektir. Bunu yaparken dört ihtiyacı birden karşılar:

Hızı düşürmek ikonu

Hızı Düşürmek

Konveyör, karıştırıcı veya vinç gibi makinelerin çalışması gereken düşük devri sağlar.

Torku artırmak ikonu

Torku Artırmak

Görece küçük bir motorla ağır yükleri kaldırmayı veya hareket ettirmeyi mümkün kılar.

Hassas kontrol ikonu

Hassas Kontrol

Otomasyon ve konumlama sistemlerinde hareketin daha hassas yönetilmesine yardım eder.

Enerji verimliliği ikonu

Enerji Verimliliği

Motorun verimli olduğu devir aralığında çalışmasını sağlar, gereğinden büyük motor seçimini önler.

Konik dişli ve sonsuz vidalı redüktörler bunlara ek olarak hareketin yönünü 90 derece değiştirir. Motoru makineye dik açıyla bağlamak gereken tarım makinelerinde ve konveyörlerde bu özellik büyük kolaylık sağlar; ayrıntılar konik dişli redüktör yazımızda.

Redüktör motor gücünü artırmaz: Güç (kayıplar dışında) aynı kalır, yalnızca devir ile tork arasında takas yapılır. Bu konuyu redüktör motor gücünü artırır mı? yazımızda örneklerle anlattık.

Redüktör Çeşitleri ve Kullanım Alanları

Başlıca Redüktör Çeşitleri

Redüktörler en çok içlerindeki dişli tipine göre ayrılır. En yaygın dört tip şunlardır:

Redüktör çeşidi Öne çıkan özelliği Tipik kullanım
Helisel dişli redüktör Eğik dişleri sayesinde sessiz ve yüksek verimli çalışır Konveyörler, karıştırıcılar, pompalar
Planet dişli redüktör Yükü birden çok dişliye paylaştırır, küçük hacimde yüksek tork verir Vinçler, mikserler, yüksek torklu tahrikler
Sonsuz dişli redüktör Tek kademede yüksek oran sağlar, hareketi 90 derece çevirir; verimi diğer tiplerden düşüktür Konveyörler, kapak sistemleri, güneş takip sistemleri
Konik dişli redüktör Hareketi 90 derece yön değiştirerek iletir Tarım makineleri, yön değiştirici uygulamalar

Tiplerin verim, tork ve ses açısından karşılaştırmasını redüktör çeşitleri sayfamızda, Remak serilerinin tamamını ürünler sayfasında bulabilirsiniz.

Redüktörler Nerelerde Kullanılır?

Düşük devir ve yüksek kuvvet gereken hemen her makinede bir redüktör bulunur:

Tarım makinelerinde redüktör kullanımı

Tarım

Biçerdöverler, yem karma ve gübre serpme makineleri

Gıda üretim hattında redüktör kullanımı

Gıda

Konveyör hatları, karıştırıcılar, paketleme makineleri

Madencilikte redüktör kullanımı

Madencilik

Bantlı konveyörler, kırıcılar, eleme makineleri

Enerji sektöründe redüktör kullanımı

Enerji

Güneş takip sistemleri, türbinler, katı yakıtlı kazanlar

Endüstriyel pompa ve fan sistemlerinde redüktör kullanımı

Endüstri

Pompa, fan, vinç ve kaldırma sistemleri

Hayvancılıktan baraj sistemlerine kadar 17 sektördeki uygulamaları uygulama alanları sayfamızda inceleyebilirsiniz.

Redüktör Hakkında Sıkça Sorulan Sorular

Redüktör ile şanzıman arasındaki fark nedir?

İkisi de dişlilerle devir ve tork değiştirir. Redüktör genellikle tek ve sabit bir oranla çalışır; şanzıman (vites kutusu) ise birden fazla oran arasında geçiş yapabilir. Tarım makinelerinde sabit oranlı dişli kutularına da gündelik dilde şanzıman denir.

Redüktörlü motor ile redüktör aynı şey mi?

Redüktörlü motor (motorlu redüktör), elektrik motoru ile redüktörün tek ünite halinde birleştirilmiş halidir. Motorsuz redüktör ise ayrı bir motora flanş veya kaplinle bağlanır. Farkları redüktörlü AC motor yazımızda ayrıntılı anlattık.

Redüktör yağı ne zaman değiştirilir?

İlk değişim, alıştırma (rodaj) döneminin sonunda, yaklaşık 300–500 çalışma saatinde yapılır. Sonraki değişim aralığı yağın mineral veya sentetik olmasına ve çalışma koşullarına göre değişir. Ayrıntılar redüktör yağı ne zaman değişir? yazımızda.

Redüktörün ömrü ne kadardır?

Ömür tek bir sayıyla verilemez; yeterli servis faktörüyle doğru seçim, uygun yağ, düzenli bakım ve çalışma koşulları belirler. Aşırı yük, yetersiz yağlama ve hizasız montaj ömrü en çok kısaltan nedenlerdir. Redüktör ömrü ve redüktör bakımı sayfalarımızda ayrıntılar var.

Doğru redüktör nasıl seçilir?

Önce makinenin ihtiyaç duyduğu çıkış devri ve torku belirlenir. Ardından motor gücü, çalışma süresine göre servis faktörü, montaj şekli ve ortam koşulları değerlendirilir. Adımlar için redüktör seçimi rehberimize bakabilir, uygulamanıza uygun seri için bizimle iletişime geçebilirsiniz.
